128
CHAPITRE 9. VIS ET ÉCROUS

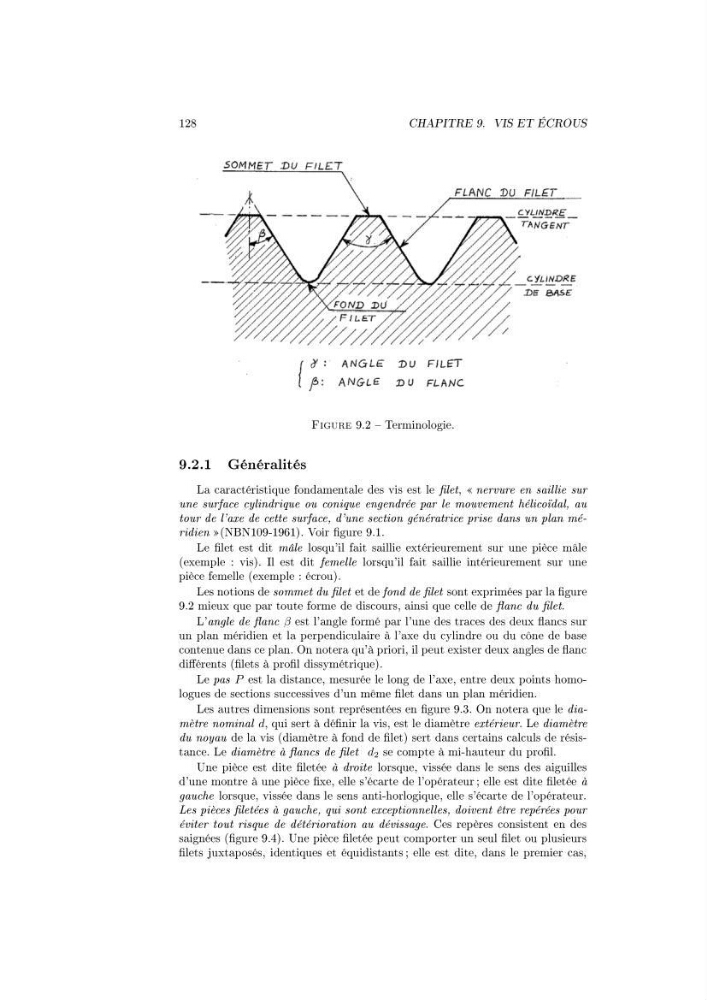

Figure 9.2 Terminologie.
9.2.1 Généralités
La caractéristique fondamentale des vis est le let, nervure en saillie sur
une surface cylindrique ou conique engendrée par le mouvement hélicoïdal, au
tour de l'axe de cette surface, d'une section génératrice prise dans un plan méridien (NBN109-1961). Voir gure 9.1.
Le let est dit mâle losqu'il fait saillie extérieurement sur une pièce mâle
(exemple : vis). Il est dit femelle lorsqu'il fait saillie intérieurement sur une
pièce femelle (exemple : écrou).
Les notions de sommet du let et de fond de let sont exprimées par la gure
9.2 mieux que par toute forme de discours, ainsi que celle de anc du let.
L'angle de anc β est l'angle formé par l'une des traces des deux ancs sur
un plan méridien et la perpendiculaire à l'axe du cylindre ou du cône de base
contenue dans ce plan. On notera qu'à priori, il peut exister deux angles de anc
diérents (lets à prol dissymétrique).
Le pas P est la distance, mesurée le long de l'axe, entre deux points homologues de sections successives d'un même let dans un plan méridien.
Les autres dimensions sont représentées en gure 9.3. On notera que le diamètre nominal d, qui sert à dénir la vis, est le diamètre extérieur. Le diamètre
du noyau de la vis (diamètre à fond de let) sert dans certains calculs de résistance. Le diamètre à ancs de let d 2 se compte à mi-hauteur du prol.
Une pièce est dite letée à droite lorsque, vissée dans le sens des aiguilles
d'une montre à une pièce xe, elle s'écarte de l'opérateur ; elle est dite letée à
gauche lorsque, vissée dans le sens anti-horlogique, elle s'écarte de l'opérateur.
Les pièces letées à gauche, qui sont exceptionnelles, doivent être repérées pour
éviter tout risque de détérioration au dévissage. Ces repères consistent en des
saignées (gure 9.4). Une pièce letée peut comporter un seul let ou plusieurs
lets juxtaposés, identiques et équidistants ; elle est dite, dans le premier cas,
