7 • Formalisme avancé
266
7.1 Thermodynamique
des processus irréversibles
T 0 = T 3 . Ce phénomène est utilisé pour mesurer la température à l’aide
d’un thermocouple (Figure 7.2). La ddp est mesurée sur un bornier qui
doit être à température uniforme. Si la température T 1 est une température
de référence, la mesure de la ddp donne directement la température T 2 .
Les métaux conduisent à de faibles valeurs de ε (ε ~ 50 µV/°C) alors que
les semi-conducteurs peuvent conduire à des valeurs plus élevées de ε
(ε de l’ordre de quelques centaines de µV/°C). Les semi-conducteurs de
type n conduisent à des coefficients de Seebeck négatifs alors que les
semi-conducteurs de type p conduisent à des coefficients de Seebeck
positifs.
Exemple
Si ε AB = 40 µV/°C, ∆T = 0,1 °C conduit à une ddp de 4 µV alors qu’une différence de température ∆T de 100 °C conduit à une ddp de 4 mV. La précision
de mesure de température par les thermocouples est de l’ordre de 0,5 °C
(une précision de 0,1 °C peut être atteinte avec une chaîne de mesure améliorée).

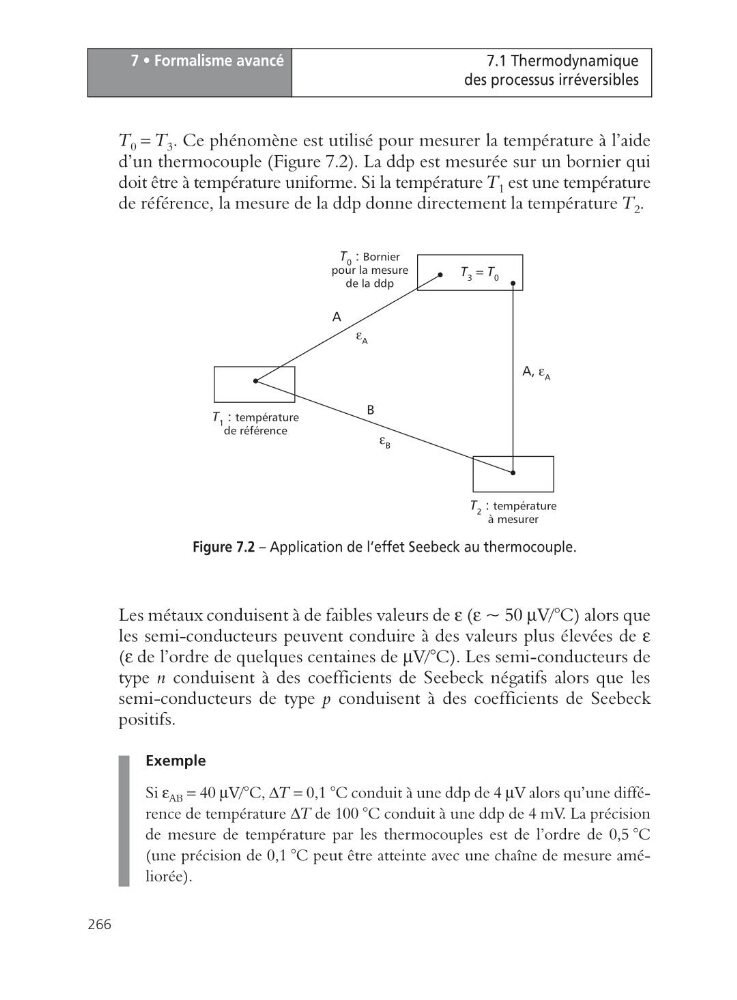

Figure 7.2 – Application de l’effet Seebeck au thermocouple.
A
T 2 : température
à mesurer
T 1 : température
de référence
T 0 : Bornier
pour la mesure
de la ddp
ε A
B
ε B
A, ε A
T 3 = T 0
