5.8 Le cycle frigorifique
à compression thermique de vapeur
fluide frigorigène est absorbé (s’il s’agit d’un cycle à absorption liquide)
ou adsorbé (s’il s’agit d’un cycle à sorption solide). Le sorbant (liquide
ou solide) est alors mis en contact thermique avec une source chaude et
une source froide ce qui permet au fluide frigorigène de décrire un cycle
comprenant deux isoconcentrations (cas de l’absorption liquide) ou
deux isostères (cas de l’adsorption) et deux isobares. Ce cycle fonctionne
avec trois sources de chaleur : la source froide où le froid est produit
(correspondant à la température de l’évaporateur), la source chaude d’où
vient l’énergie thermique utile pour la régénération du sorbant et enfin
la température intermédiaire de rejet thermique pour le condenseur
mais également pour le refroidissement du sorbant. Il faut noter que les
échanges de chaleur du sorbant avec les sources extérieures de chaleur
s’effectuent à température variable. Les composants utilisés pour un

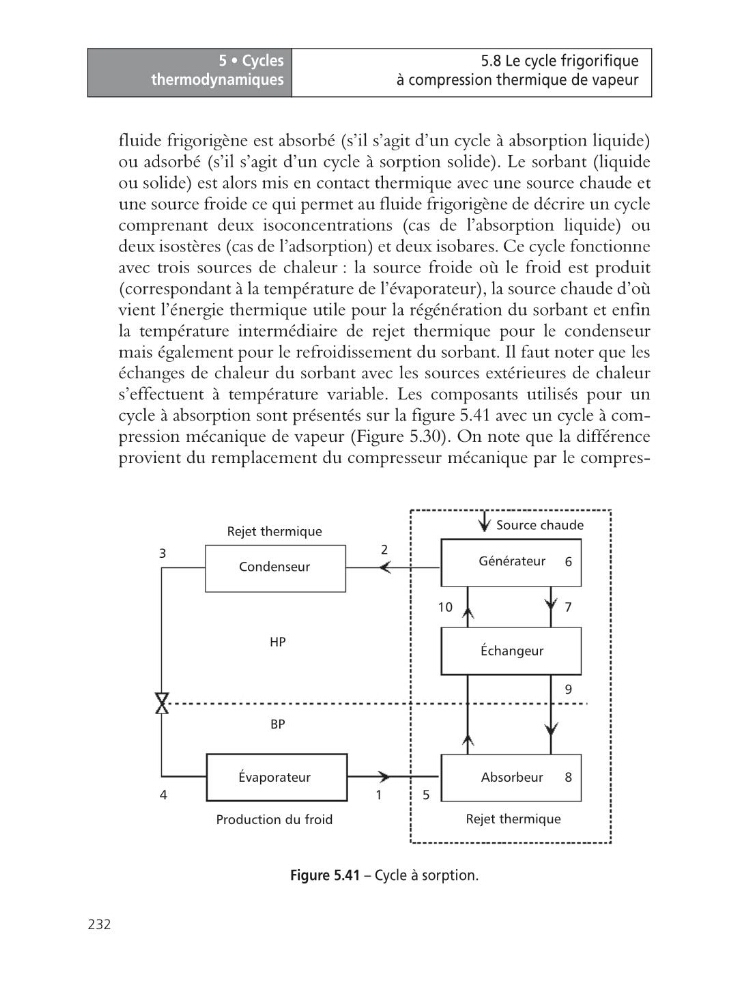

cycle à absorption sont présentés sur la figure 5.41 avec un cycle à compression mécanique de vapeur (Figure 5.30). On note que la différence
provient du remplacement du compresseur mécanique par le compresFigure 5.41 – Cycle à sorption.
Condenseur
3
2
10
7
9
8
5
1
4
BP
HP
6
Évaporateur
Production du froid
Rejet thermique
Source chaude
Rejet thermique
Générateur
Échangeur
Absorbeur
