5 • Cycles
thermodynamiques
228
5.7 Les cycles à détente
Dans le cycle de Linde, la détente au travers d’une vanne de laminage est
un processus irréversible. Si l’on veut se rapprocher d’un cycle idéal, on
a tout intérêt à remplacer ce processus irréversible par un processus
réversible. C’est ce qui se produirait si l’on introduisait une turbine,
idéalement réversible à la place de la vanne de laminage. Néanmoins, si
ceci est possible d’un point de vue thermodynamique, ceci n’est pas possible d’un point de vue technologique car cela reviendrait à introduire
une détente humide, de plus à basse température. La technologie des
turbines n’accepte pas de telles détentes humides. C’est pourquoi, on
n’utilise pas la turbine exactement en lieu et place de la vanne de laminage mais on l’utilise à une pression nettement plus élevée afin d’être
sûr d’obtenir une détente sèche. Le cycle de Claude (Figure 5.39) est
donc nécessairement plus complexe qu’un cycle de Linde. En effet, la
totalité du fluide ne décrit pas le même cycle. Une partie du fluide subit
une détente au travers d’une turbine (cette partie du fluide ne se liquéfie
pas). En revanche, de son côté, la partie du fluide qui se liquéfie passe

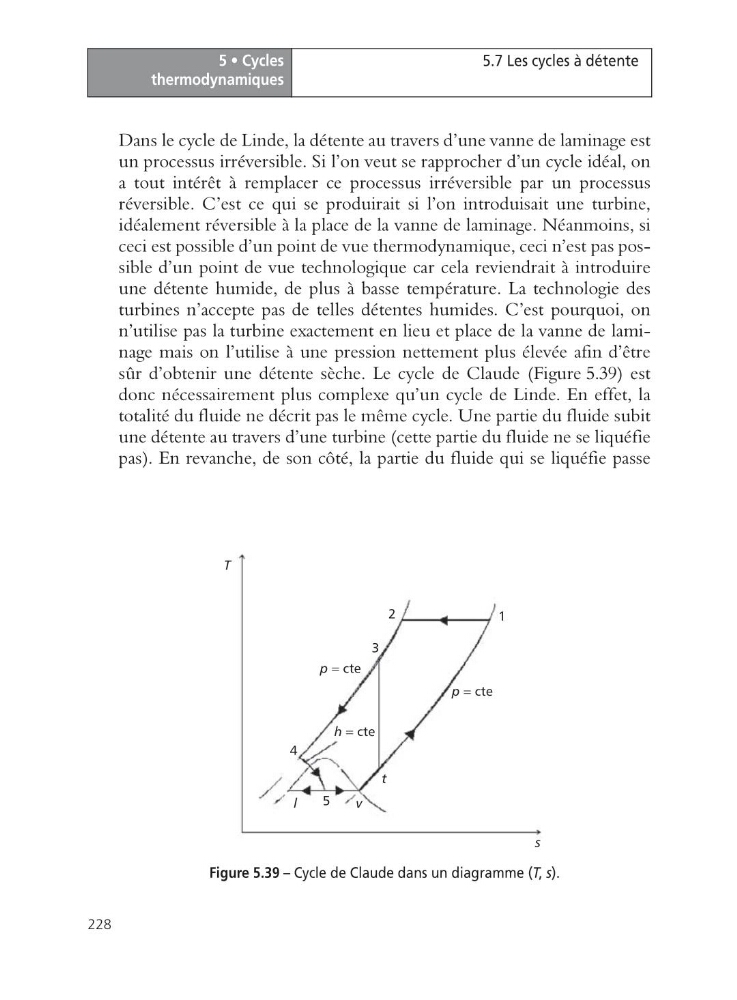

Figure 5.39 – Cycle de Claude dans un diagramme (T, s).
T
1
5
3
2
4
h = cte
p = cte
p = cte
l
v
t
s
