5 • Cycles
thermodynamiques
223
5.7 Les cycles à détente
© Dunod – La photocopie non autorisée est un délit.
Une version améliorée du tube pulsé consiste à relier l’extrémité fermée
du tube à un réservoir via une vanne pointeau. Cette procédure permet
d’améliorer de façon appréciable la performance du cycle.
5.7 Les cycles à détente
On appelle cycles à détente, les cycles dans lesquels on utilise la détente
Joule-Thomson pour la liquéfaction. L’expression cycles à détente libre est
réservée aux cycles pour lesquels aucune turbine de détente n’est utilisée.

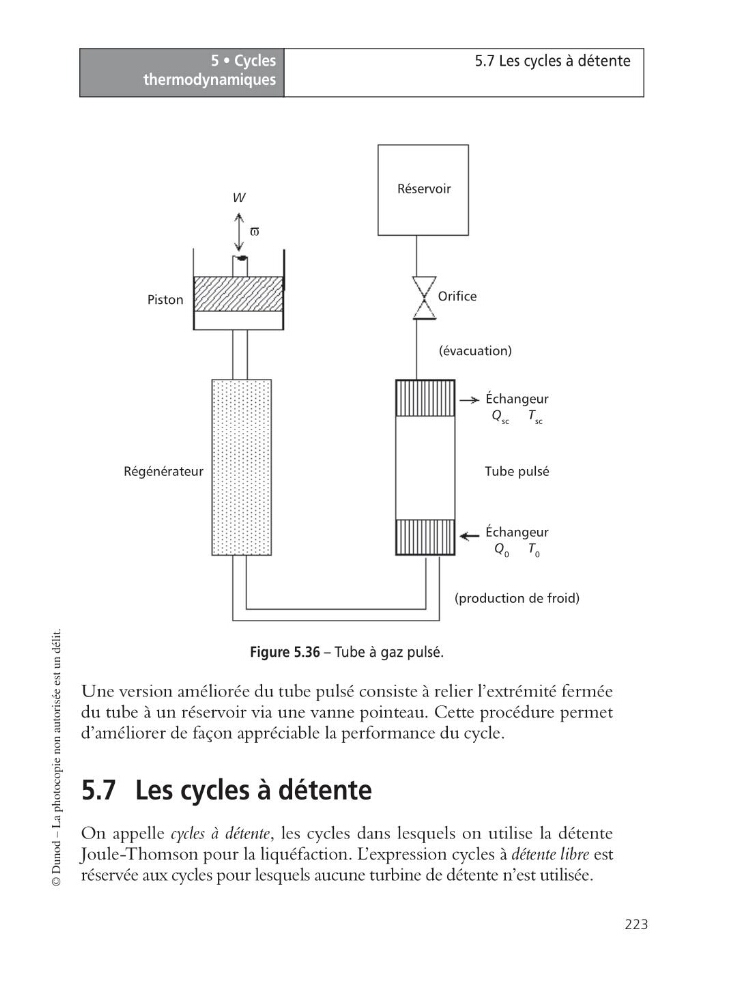

Figure 5.36 – Tube à gaz pulsé.
Réservoir
Orifice
Échangeur
Q sc T sc
Échangeur
Q 0 T 0
Tube pulsé
(production de froid)
(évacuation)
Régénérateur
Piston
W
ϖ
