5 • Cycles
thermodynamiques
221
5.6 Les cycles inverses
à compression de gaz
© Dunod – La photocopie non autorisée est un délit.
Un cycle de Stirling inverse permet d’atteindre la température de liquéfaction de l’air (78,65 K soit près de −200 °C) en un seul étage. C’est la
raison pour laquelle ce système a été développé et commercialisé pour la
liquéfaction de l’air (Figure 5.35). Ce cycle est encore largement utilisé
dans les niches que sont les microcryoréfrigérateurs mais il est concurrencé par les cycles à tube pulsé.

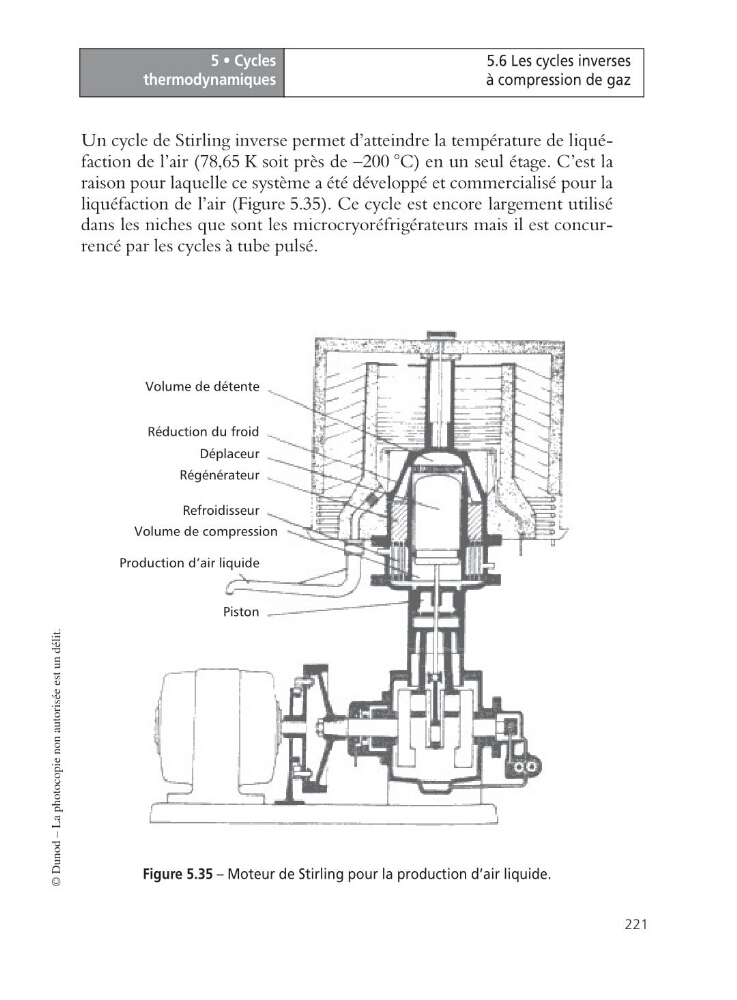

Figure 5.35 – Moteur de Stirling pour la production d’air liquide.
Volume de détente
Réduction du froid
Déplaceur
Régénérateur
Refroidisseur
Volume de compression
Production d’air liquide
Piston
