5.3 Les cycles moteurs à gaz
© Dunod – La photocopie non autorisée est un délit.
T sc
T sf
T sf
T sc
1
3
2
v
s
2
(d)
(c)
3
4
1
T
P
4
2
4
(b)

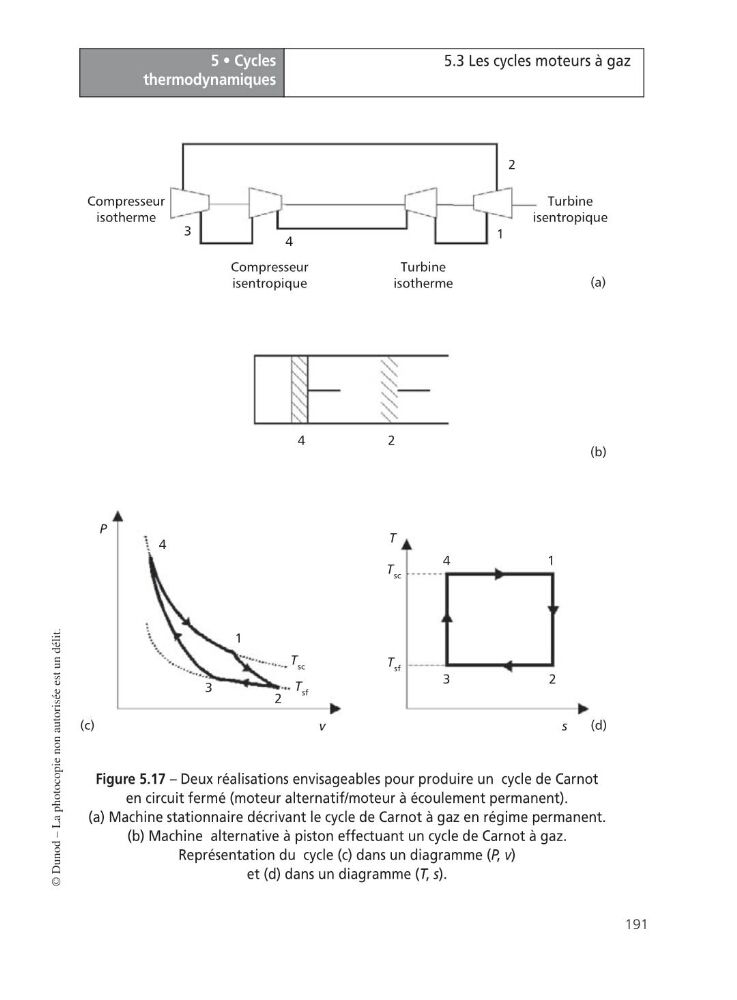

Figure 5.17 – Deux réalisations envisageables pour produire un cycle de Carnot
en circuit fermé (moteur alternatif/moteur à écoulement permanent).
(a) Machine stationnaire décrivant le cycle de Carnot à gaz en régime permanent.
(b) Machine alternative à piston effectuant un cycle de Carnot à gaz.
Représentation du cycle (c) dans un diagramme (P, v)
et (d) dans un diagramme (T, s).
Turbine
isentropique
Compresseur
isotherme
Turbine
isotherme
Compresseur
isentropique
2
1
3
4
(a)
