3 • Propriétés
des corps purs
122
3.6 Propriétés thermodynamiques
et diagrammes des corps purs
que vers les grands volumes massiques, on trouve la vapeur et vers les
volumes faibles se situe le liquide. En dessous du point critique, une isotherme comprend trois parties : aux faibles volumes massiques, l’isotherme est proche d’une isochore (liquide peu compressible), dans le
domaine diphasique, l’isotherme est une isobare et dans le domaine de la
vapeur, l’isotherme tend vers une hyperbole lorsque le volume croît.
L’intérêt de ce diagramme est que, pour une transformation réversible
cyclique et fermée, l’aire comprise à l’intérieur de la figure décrite par le
cycle donne le travail échangé avec l’extérieur.
I Diagramme entropique (Figure 3.13)
L’entropie est portée en abscisse et la température en ordonnée. Dans un
tel diagramme, l’aire comprise à l’intérieur de la figure décrite par un
cycle réversible fermé donne la chaleur échangée avec l’extérieur. On
obtient à nouveau une courbe en cloche, le domaine diphasique de

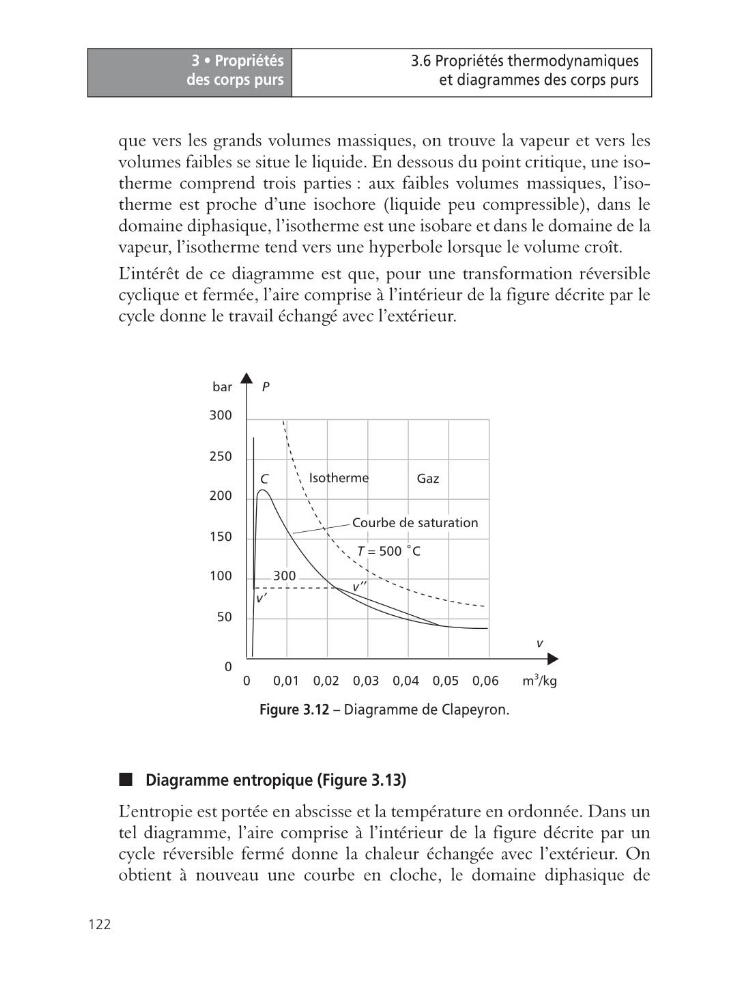

Figure 3.12 – Diagramme de Clapeyron.
P
bar
300
250
200
150
100
50
0
0
0,01 0,02 0,03 0,04 0,05 0,06
m
3
/kg
v
v ′
C
v ′′
300
Courbe de saturation
Isotherme
Gaz
T = 500 ˚C
