Mémento sur l’énergie 2014 - CEA
45

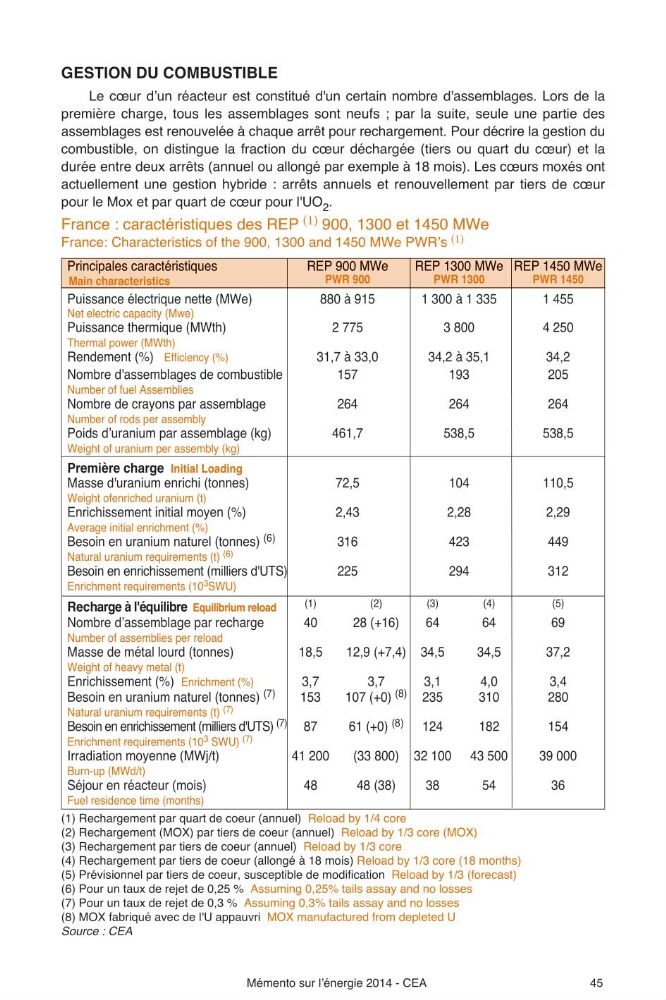

géStion du coMBuStiBlé
Le cœur d’un réacteur est constitué d'un certain nombre d'assemblages. Lors de la
première charge, tous les assemblages sont neufs ; par la suite, seule une partie des
assemblages est renouvelée à chaque arrêt pour rechargement. Pour décrire la gestion du
combustible, on distingue la fraction du cœur déchargée (tiers ou quart du cœur) et la
durée entre deux arrêts (annuel ou allongé par exemple à 18 mois). Les cœurs moxés ont
actuellement une gestion hybride : arrêts annuels et renouvellement par tiers de cœur
pour le Mox et par quart de cœur pour l'UO 2 .
Principales caractéristiques
REP 900 MWe
REP 1300 MWe REP 1450 MWe
Main characteristics
Pwr 900
Pwr 1300
Pwr 1450
Puissance électrique nette (MWe)
880 à 915
1 300 à 1 335
1 455
Net electric capacity (Mwe)
Puissance thermique (MWth)
2 775
3 800
4 250
Thermal power (MWth)
Rendement (%) Efficiency (%)
31,7 à 33,0
34,2 à 35,1
34,2
Nombre d'assemblages de combustible
157
193
205
Number of fuel Assemblies
Nombre de crayons par assemblage
264
264
264
Number of rods per assembly
Poids d’uranium par assemblage (kg)
461,7
538,5
538,5
Weight of uranium per assembly (kg)
Première charge initial loading
Masse d'uranium enrichi (tonnes)
72,5
104
110,5
Weight ofenriched uranium (t)
Enrichissement initial moyen (%)
2,43
2,28
2,29
Average initial enrichment (%)
Besoin en uranium naturel (tonnes) (6)
316
423
449
Natural uranium requirements (t) (6)
Besoin en enrichissement (milliers d'UTS)
225
294
312
Enrichment requirements (10 3 SWU)
recharge à l'équilibre équilibrium reload
(1)
(2)
(3)
(4)
(5)
Nombre d’assemblage par recharge
40
28 (+16)
64
64
69
Number of assemblies per reload
Masse de métal lourd (tonnes)
18,5
12,9 (+7,4) 34,5
34,5
37,2
Weight of heavy metal (t)
Enrichissement (%) Enrichment (%)
3,7
3,7
3,1
4,0
3,4
Besoin en uranium naturel (tonnes) (7)
153
107 (+0) (8) 235
310
280
Natural uranium requirements (t) (7)
Besoin en enrichissement (milliers d'UTS) (7) 87
61 (+0) (8) 124
182
154
Enrichment requirements (10 3 SWU) (7)
Irradiation moyenne (MWj/t)
41 200
(33 800) 32 100 43 500
39 000
Burn-up (MWd/t)
Séjour en réacteur (mois)
48
48 (38)
38
54
36
Fuel residence time (months)
(1) Rechargement par quart de coeur (annuel) Reload by 1/4 core
(2) Rechargement (MOX) par tiers de coeur (annuel) Reload by 1/3 core (MOX)
(3) Rechargement par tiers de coeur (annuel) Reload by 1/3 core
(4) Rechargement par tiers de coeur (allongé à 18 mois) Reload by 1/3 core (18 months)
(5) Prévisionnel par tiers de coeur, susceptible de modification Reload by 1/3 (forecast)
(6) Pour un taux de rejet de 0,25 % Assuming 0,25% tails assay and no losses
(7) Pour un taux de rejet de 0,3 % Assuming 0,3% tails assay and no losses
(8) MOX fabriqué avec de l'U appauvri MOX manufactured from depleted U
Source : CEA
France : caractéristiques des REP (1) 900, 1300 et 1450 MWe
France: Characteristics of the 900, 1300 and 1450 MWe PWR’s (1)
