La modélisation des besoins
141
© Groupe Eyrolles
– MCDS obligatoire ;
– MCDC recommandé ;
– MCDL si nécessaire.
◗ MOA composé de :
– OACS obligatoire ;
– DBCG recommandé ;
– DBOC uniquement si on opte pour une « orientation objet ».
◗ MCS
Le Modèle Conceptuel de Communication (MCC)
Le MCC doit permettre de visualiser les flux d’échange entre les diverses entités
existant dans le périmètre du projet et appartenant soit au même domaine, soit à
des domaines différents, voire à des périphéries.
Le MCC est constitué du diagramme des flux du MCC, de la déclinaison des
entités et du dossier descriptif des éléments du diagramme.

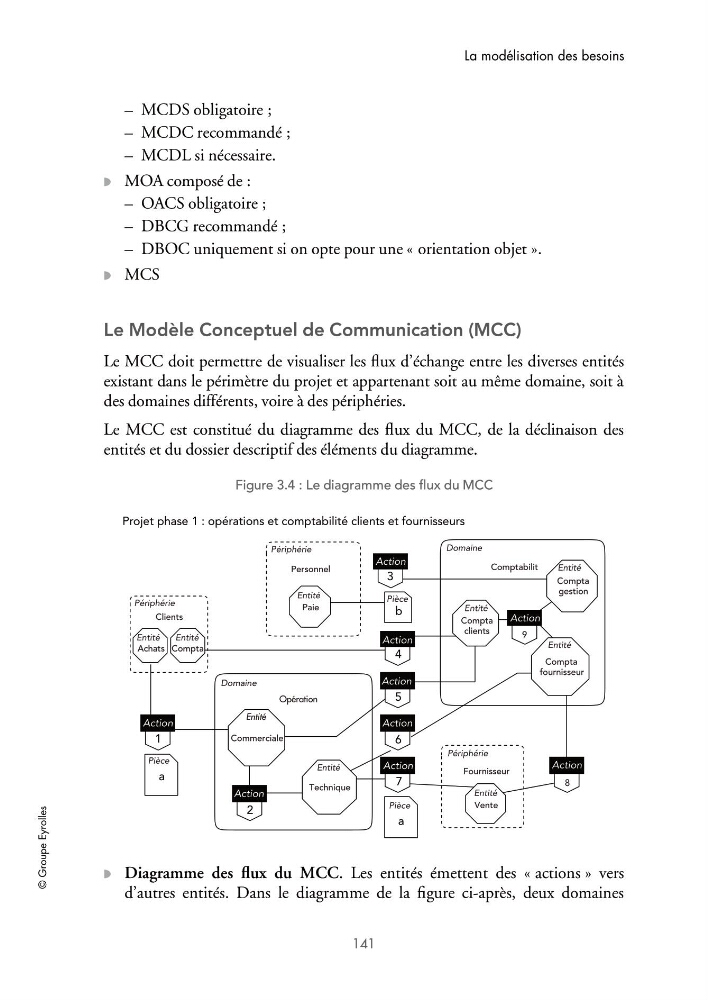

Figure 3.4 : Le diagramme des flux du MCC
◗ Diagramme des flux du MCC. Les entités émettent des « actions » vers
d’autres entités. Dans le diagramme de la figure ci-après, deux domaines
Entité
8
Domaine
Opération
Entité
Commerciale
Technique
Vente
Compta
fournisseur
Compta
gestion
Compta
clients
Paie
Compta
Achats
a
9
Clients
Personnel
Fournisseur
Comptabilit
Entité
Entité
Entité
Entité
Entité
Entité
Entité
3
4
5
6
7
b
Pièce
Pièce
Pièce
Action
Action
Action
Action
Action
Action
Action
Action
Action
Domaine
Périphérie
Périphérie
Périphérie
1
a
2
Projet phase 1 : opérations et comptabilité clients et fournisseurs
