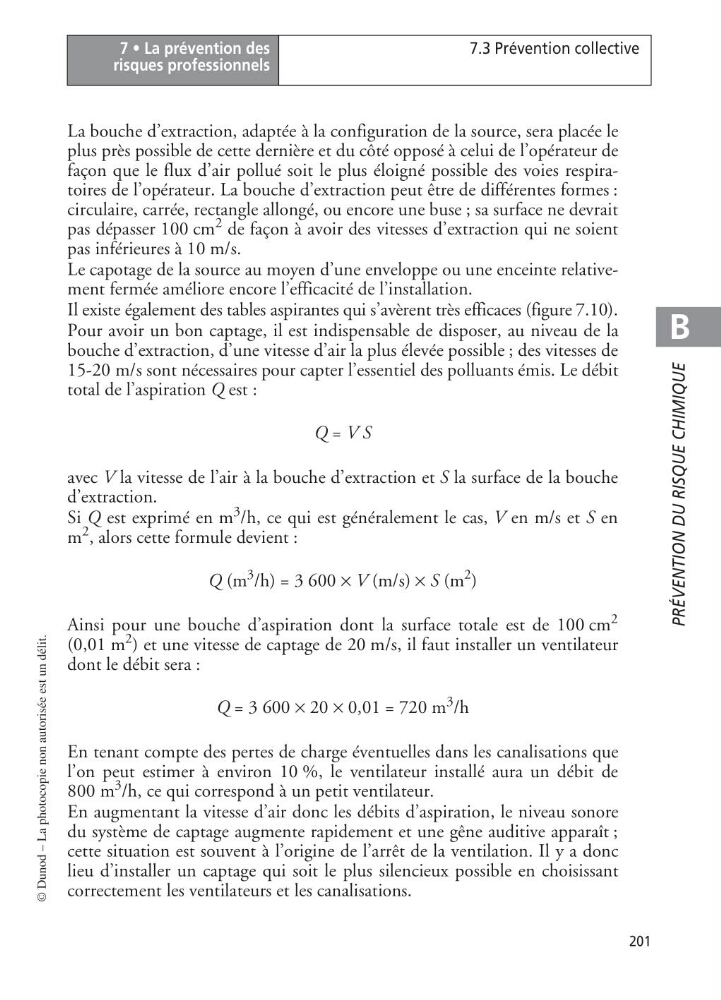

201
© Dunod – La photocopie non autorisée est un délit.
7.3 Prévention collective
7 • La prévention des
risques professionnels
B
PRÉVENTION DU RISQUE CHIMIQUE
La bouche d’extraction, adaptée à la configuration de la source, sera placée le
plus près possible de cette dernière et du côté opposé à celui de l’opérateur de
façon que le flux d’air pollué soit le plus éloigné possible des voies respiratoires de l’opérateur. La bouche d’extraction peut être de différentes formes :
circulaire, carrée, rectangle allongé, ou encore une buse ; sa surface ne devrait
pas dépasser 100 cm
2 de façon à avoir des vitesses d’extraction qui ne soient
pas inférieures à 10 m/s.
Le capotage de la source au moyen d’une enveloppe ou une enceinte relativement fermée améliore encore l’efficacité de l’installation.
Il existe également des tables aspirantes qui s’avèrent très efficaces (figure 7.10).
Pour avoir un bon captage, il est indispensable de disposer, au niveau de la
bouche d’extraction, d’une vitesse d’air la plus élevée possible ; des vitesses de
15-20 m/s sont nécessaires pour capter l’essentiel des polluants émis. Le débit
total de l’aspiration Q est :
Q = V S
avec V la vitesse de l’air à la bouche d’extraction et S la surface de la bouche
d’extraction.
Si Q est exprimé en m
3 /h, ce qui est généralement le cas, V en m/s et S en
m
2 , alors cette formule devient :
Q (m
3 /h) = 3 600 × V (m/s) × S (m
2 )
Ainsi pour une bouche d’aspiration dont la surface totale est de 100 cm
2
(0,01 m
2 ) et une vitesse de captage de 20 m/s, il faut installer un ventilateur
dont le débit sera :
Q = 3 600 × 20 × 0,01 = 720 m
3 /h
En tenant compte des pertes de charge éventuelles dans les canalisations que
l’on peut estimer à environ 10 %, le ventilateur installé aura un débit de
800 m
3 /h, ce qui correspond à un petit ventilateur.
En augmentant la vitesse d’air donc les débits d’aspiration, le niveau sonore
du système de captage augmente rapidement et une gêne auditive apparaît ;
cette situation est souvent à l’origine de l’arrêt de la ventilation. Il y a donc
lieu d’installer un captage qui soit le plus silencieux possible en choisissant
correctement les ventilateurs et les canalisations.
