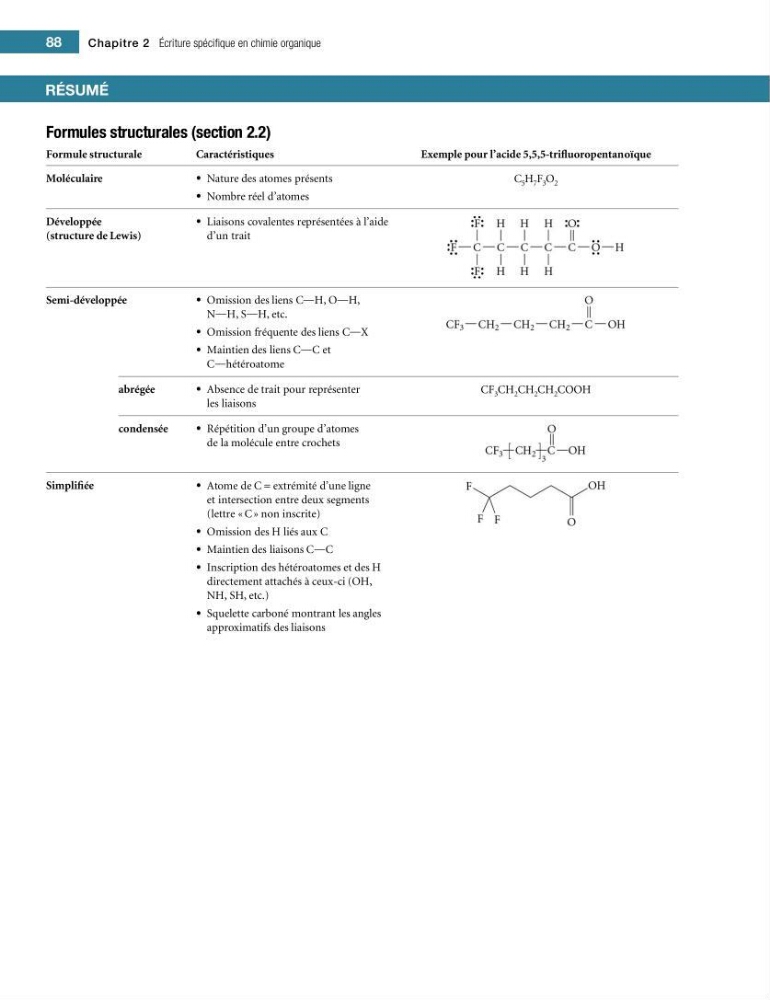

Formules structurales (section 2.2)
Formule structurale
Caractéristiques
Exemple pour l’acide 5,5,5-triuoropentanoïque
Moléculaire
• Nature des atomes présents
• Nombre réel d’atomes
C 5 H 7 F 3 O 2
Développée
(structure de Lewis)
• Liaisons covalentes représentées à l’aide
d’un trait
Semi-développée
• Omission des liens COH, OOH,
NOH, SOH, etc.
• Omission fréquente des liens COX
• Maintien des liens COC et
COhétéroatome
abrégée
• Absence de trait pour représenter
les liaisons
CF 3 CH 2 CH 2 CH 2 COOH
condensée
• Répétition d’un groupe d’atomes
de la molécule entre crochets
Simpli?ée
• Atome de C = extrémité d’une ligne
et intersection entre deux segments
(lettre « C » non inscrite)
• Omission des H liés aux C
• Maintien des liaisons COC
• Inscription des hétéroatomes et des H
directement attachés à ceux-ci (OH,
NH, SH, etc.)
• Squelette carboné montrant les angles
approximatifs des liaisons
RÉSUMÉ RÉSUMÉ
