112
[2] Physique

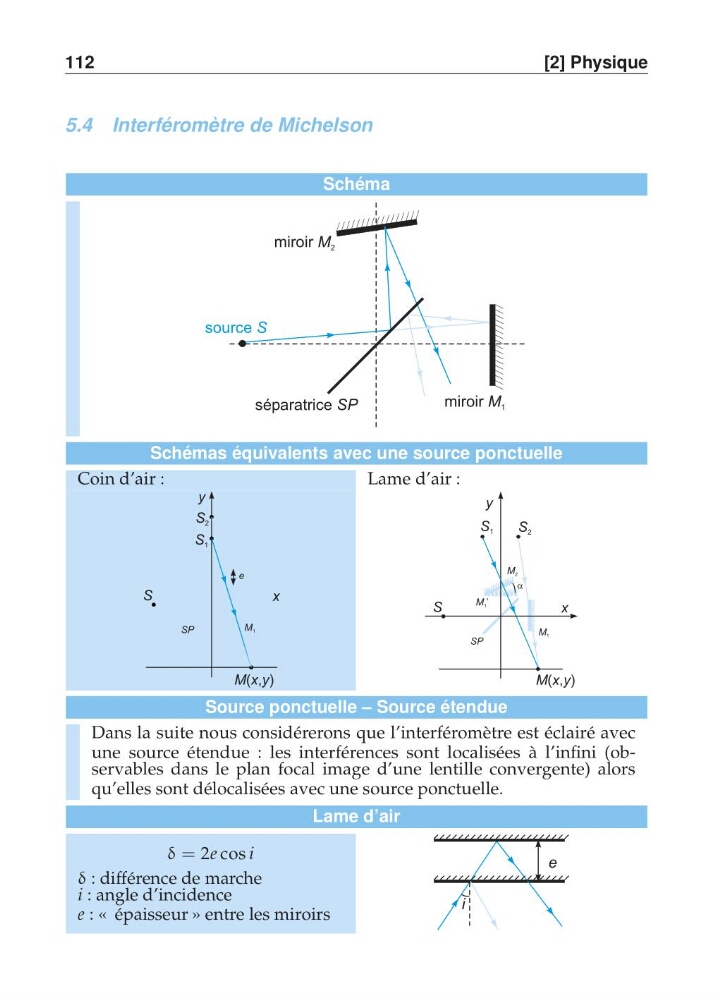

5.4 Interféromètre de Michelson
Schéma
miroir M 2
miroir M 1
séparatrice SP
source S
Schémas équivalents avec une source ponctuelle
Coin d’air :
Lame d’air :
M 2
M 1
M 1 ’
SP
M xxy
( , )
S 1
S 2
S
y
x
e
M2
M1
M1’
SP
S
y
x
M xxy
( , )
a
S 1
S 2
Source ponctuelle – Source étendue
Dans la suite nous considérerons que l’interféromètre est éclairé avec
une source étendue : les interférences sont localisées à l’infini (observables dans le plan focal image d’une lentille convergente) alors
qu’elles sont délocalisées avec une source ponctuelle.
Lame d’air
δ = 2e cos i
δ : différence de marche
i : angle d’incidence
e : « épaisseur » entre les miroirs
e
i
