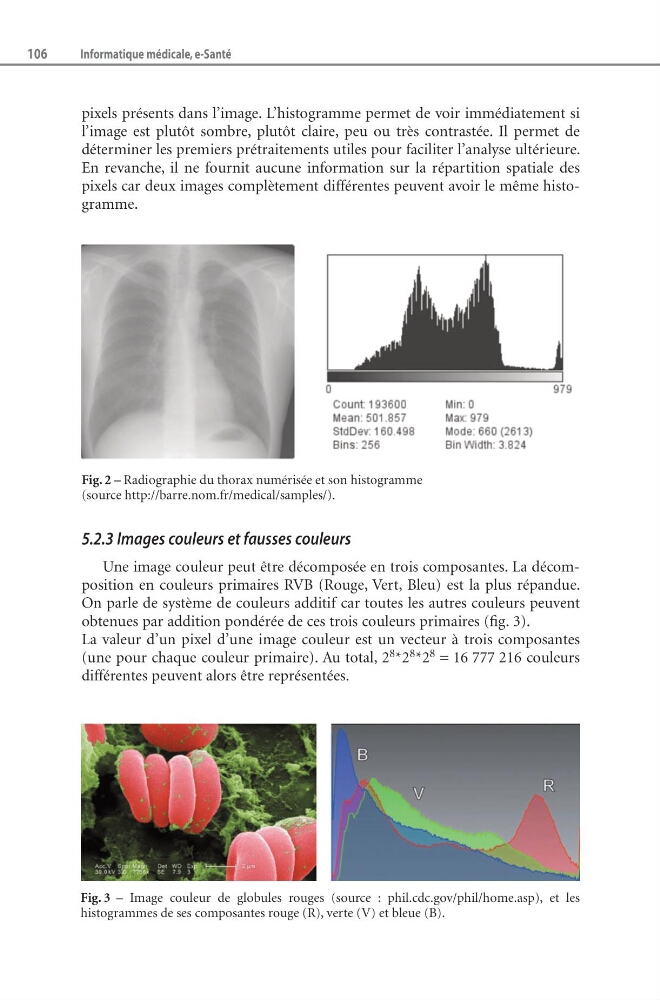

106
Informatique médicale, e-Santé
pixels présents dans l’image. L’histogramme permet de voir immédiatement si
l’image est plutôt sombre, plutôt claire, peu ou très contrastée. Il permet de
déterminer les premiers prétraitements utiles pour faciliter l’analyse ultérieure.
En revanche, il ne fournit aucune information sur la répartition spatiale des
pixels car deux images complètement différentes peuvent avoir le même histogramme.
Fig. 2 – Radiographie du thorax numérisée et son histogramme
(source http://barre.nom.fr/medical/samples/).
5.2.3 Images couleurs et fausses couleurs
Une image couleur peut être décomposée en trois composantes. La décomposition en couleurs primaires RVB (Rouge, Vert, Bleu) est la plus répandue.
On parle de système de couleurs additif car toutes les autres couleurs peuvent
obtenues par addition pondérée de ces trois couleurs primaires (fig. 3).
La valeur d’un pixel d’une image couleur est un vecteur à trois composantes
(une pour chaque couleur primaire). Au total, 2 8 *2 8 *2 8 = 16 777 216 couleurs
différentes peuvent alors être représentées.
Fig. 3 – Image couleur de globules rouges (source : phil.cdc.gov/phil/home.asp), et les
histogrammes de ses composantes rouge (R), verte (V) et bleue (B).
