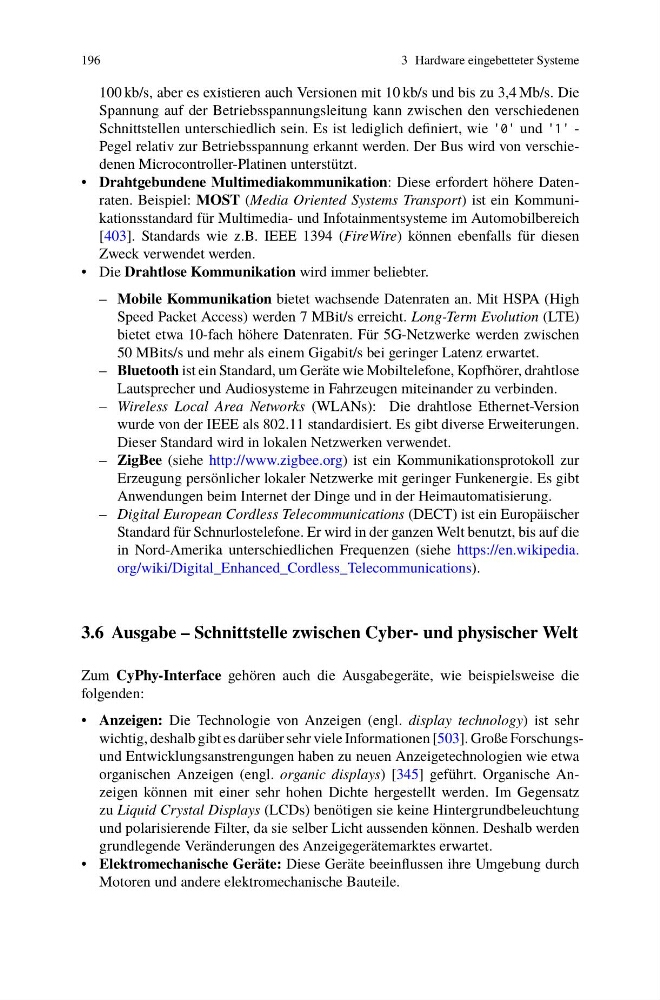

196
3 Hardware eingebetteter Systeme
100 kb/s, aber es existieren auch Versionen mit 10 kb/s und bis zu 3,4 Mb/s. Die
Spannung auf der Betriebsspannungsleitung kann zwischen den verschiedenen
Schnittstellen unterschiedlich sein. Es ist lediglich definiert, wie 0 und 1 -
Pegel relativ zur Betriebsspannung erkannt werden. Der Bus wird von verschiedenen Microcontroller-Platinen unterstützt.
• Drahtgebundene Multimediakommunikation: Diese erfordert höhere Datenraten. Beispiel: MOST (Media Oriented Systems Transport) ist ein Kommunikationsstandard für Multimedia- und Infotainmentsysteme im Automobilbereich
[403]. Standards wie z.B. IEEE 1394 (FireWire) können ebenfalls für diesen
Zweck verwendet werden.
• Die Drahtlose Kommunikation wird immer beliebter.
– Mobile Kommunikation bietet wachsende Datenraten an. Mit HSPA (High
Speed Packet Access) werden 7 MBit/s erreicht. Long-Term Evolution (LTE)
bietet etwa 10-fach höhere Datenraten. Für 5G-Netzwerke werden zwischen
50 MBits/s und mehr als einem Gigabit/s bei geringer Latenz erwartet.
– Bluetooth ist ein Standard, um Geräte wie Mobiltelefone, Kopfhörer, drahtlose
Lautsprecher und Audiosysteme in Fahrzeugen miteinander zu verbinden.
– Wireless Local Area Networks (WLANs): Die drahtlose Ethernet-Version
wurde von der IEEE als 802.11 standardisiert. Es gibt diverse Erweiterungen.
Dieser Standard wird in lokalen Netzwerken verwendet.
– ZigBee (siehe http://www.zigbee.org) ist ein Kommunikationsprotokoll zur
Erzeugung persönlicher lokaler Netzwerke mit geringer Funkenergie. Es gibt
Anwendungen beim Internet der Dinge und in der Heimautomatisierung.
– Digital European Cordless Telecommunications (DECT) ist ein Europäischer
Standard für Schnurlostelefone. Er wird in der ganzen Welt benutzt, bis auf die
in Nord-Amerika unterschiedlichen Frequenzen (siehe https://en.wikipedia.
org/wiki/Digital_Enhanced_Cordless_Telecommunications).
3.6 Ausgabe – Schnittstelle zwischen Cyber- und physischer Welt
Zum CyPhy-Interface gehören auch die Ausgabegeräte, wie beispielsweise die
folgenden:
• Anzeigen: Die Technologie von Anzeigen (engl. display technology) ist sehr
wichtig, deshalb gibt es darüber sehr viele Informationen [503]. Große Forschungsund Entwicklungsanstrengungen haben zu neuen Anzeigetechnologien wie etwa
organischen Anzeigen (engl. organic displays) [345] geführt. Organische Anzeigen können mit einer sehr hohen Dichte hergestellt werden. Im Gegensatz
zu Liquid Crystal Displays (LCDs) benötigen sie keine Hintergrundbeleuchtung
und polarisierende Filter, da sie selber Licht aussenden können. Deshalb werden
grundlegende Veränderungen des Anzeigegerätemarktes erwartet.
• Elektromechanische Geräte: Diese Geräte beeinflussen ihre Umgebung durch
Motoren und andere elektromechanische Bauteile.
