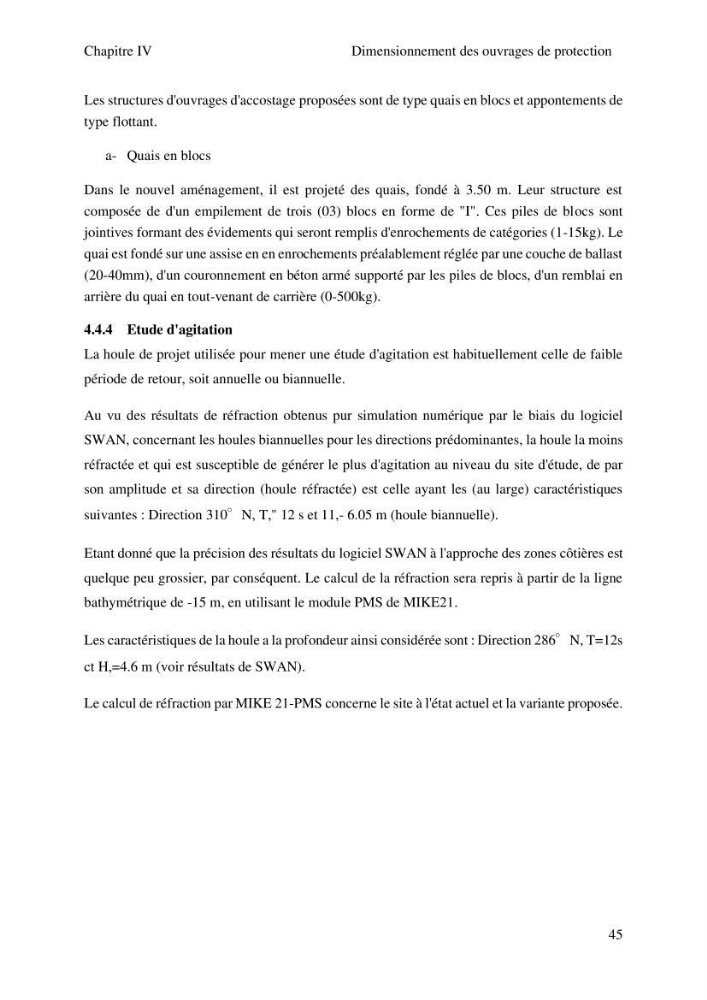

Chapitre IV
Dimensionnement des ouvrages de protection
45
Les structures d'ouvrages d'accostage proposées sont de type quais en blocs et appontements de
type flottant.
a- Quais en blocs
Dans le nouvel aménagement, il est projeté des quais, fondé à 3.50 m. Leur structure est
composée de d'un empilement de trois (03) blocs en forme de "I". Ces piles de blocs sont
jointives formant des évidements qui seront remplis d'enrochements de catégories (1-15kg). Le
quai est fondé sur une assise en en enrochements préalablement réglée par une couche de ballast
(20-40mm), d'un couronnement en béton armé supporté par les piles de blocs, d'un remblai en
arrière du quai en tout-venant de carrière (0-500kg).
4.4.4 Etude d'agitation
La houle de projet utilisée pour mener une étude d'agitation est habituellement celle de faible
période de retour, soit annuelle ou biannuelle.
Au vu des résultats de réfraction obtenus pur simulation numérique par le biais du logiciel
SWAN, concernant les houles biannuelles pour les directions prédominantes, la houle la moins
réfractée et qui est susceptible de générer le plus d'agitation au niveau du site d'étude, de par
son amplitude et sa direction (houle réfractée) est celle ayant les (au large) caractéristiques
suivantes : Direction 310°N, T," 12 s et 11,- 6.05 m (houle biannuelle).
Etant donné que la précision des résultats du logiciel SWAN à l'approche des zones côtières est
quelque peu grossier, par conséquent. Le calcul de la réfraction sera repris à partir de la ligne
bathymétrique de -15 m, en utilisant le module PMS de MIKE21.
Les caractéristiques de la houle a la profondeur ainsi considérée sont : Direction 286°N, T=12s
ct H,=4.6 m (voir résultats de SWAN).
Le calcul de réfraction par MIKE 21-PMS concerne le site à l'état actuel et la variante proposée.
