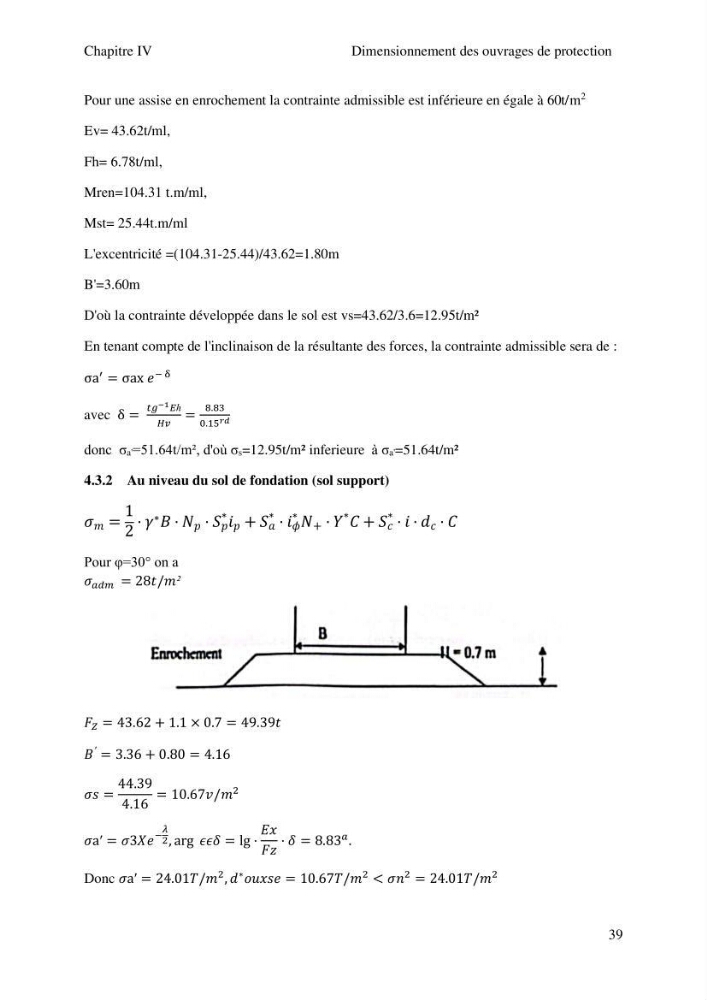

Chapitre IV
Dimensionnement des ouvrages de protection
39
Pour une assise en enrochement la contrainte admissible est inférieure en égale à 60t/m
2
Ev= 43.62t/ml,
Fh= 6.78t/ml,
Mren=104.31 t.m/ml,
Mst= 25.44t.m/ml
L'excentricité =(104.31-25.44)/43.62=1.80m
B'=3.60m
D'où la contrainte développée dans le sol est vs=43.62/3.6=12.95t/m²
En tenant compte de l'inclinaison de la résultante des forces, la contrainte admissible sera de :
σa
′ = σax 𝑒
− δ
avec δ =
𝑡𝑔 −1 𝐸ℎ
𝐻𝑣
=
8.83
0.15 𝑟𝑑
donc σa'=51.64t/m², d'où σs=12.95t/m² inferieure à σa'=51.64t/m²
4.3.2 Au niveau du sol de fondation (sol support)
𝜎 𝑚 =
1
2
⋅ 𝛾 ∗ 𝐵 ⋅ 𝑁 𝑝 ⋅ 𝑆 𝑝
∗ 𝑖 𝑝 + 𝑆 𝑎
∗ ⋅ 𝑖 𝜙
∗ 𝑁 + ⋅ 𝑌
∗ 𝐶 + 𝑆 𝑐
∗ ⋅ 𝑖 ⋅ 𝑑 𝑐 ⋅ 𝐶
Pour φ=30° on a
𝜎 𝑎𝑑𝑚 = 28𝑡/𝑚²
𝐹 𝑍 = 43.62 + 1.1 × 0.7 = 49.39í µí𝐵
′ = 3.36 + 0.80 = 4.16
𝜎𝑠 =
44.39
4.16
= 10.67𝑣/𝑚
2
𝜎a′ = 𝜎3𝑋𝑒
−
𝜆
2 , arg 𝜖𝜖𝛿 = lg ⋅
𝐸𝑥
𝐹𝑧
⋅ 𝛿 = 8.83
𝑎 .
Donc 𝜎a′ = 24.01𝑇/𝑚
2 , 𝑑
∗ 𝑜𝑢𝑥𝑠𝑒 = 10.67𝑇/𝑚
2 < 𝜎𝑛
2 = 24.01𝑇/𝑚
2
