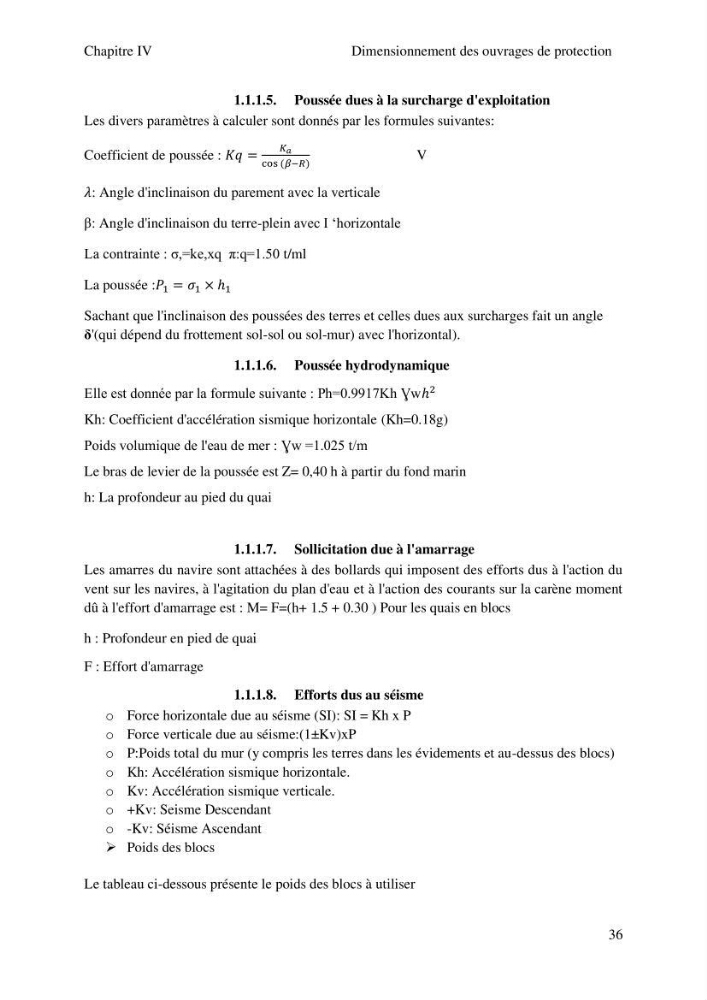

Chapitre IV
Dimensionnement des ouvrages de protection
36
1.1.1.5. Poussée dues à la surcharge d'exploitation
Les divers paramètres à calculer sont donnés par les formules suivantes:
Coefficient de poussée : í µí°¾í µí± =
í µí°¾ í µí±
cos (í µí»½−í µí± )
V
í µí¼: Angle d'inclinaison du parement avec la verticale
β: Angle d'inclinaison du terre-plein avec I ‘horizontale
La contrainte : σ,=ke,xq π:q=1.50 t/ml
La poussée :í µí± 1 = í µí¼ 1 × ℎ 1
Sachant que l'inclinaison des poussées des terres et celles dues aux surcharges fait un angle
δ'(qui dépend du frottement sol-sol ou sol-mur) avec l'horizontal).
1.1.1.6. Poussée hydrodynamique
Elle est donnée par la formule suivante : Ph=0.9917Kh Ɣwℎ
2
Kh: Coefficient d'accélération sismique horizontale (Kh=0.18g)
Poids volumique de l'eau de mer : Ɣw =1.025 t/m
Le bras de levier de la poussée est Z= 0,40 h à partir du fond marin
h: La profondeur au pied du quai
1.1.1.7. Sollicitation due à l'amarrage
Les amarres du navire sont attachées à des bollards qui imposent des efforts dus à l'action du
vent sur les navires, à l'agitation du plan d'eau et à l'action des courants sur la carène moment
dû à l'effort d'amarrage est : M= F=(h+ 1.5 + 0.30 ) Pour les quais en blocs
h : Profondeur en pied de quai
F : Effort d'amarrage
1.1.1.8. Efforts dus au séisme
o Force horizontale due au séisme (SI): SI = Kh x P
o Force verticale due au séisme:(1±Kv)xP
o P:Poids total du mur (y compris les terres dans les évidements et au-dessus des blocs)
o Kh: Accélération sismique horizontale.
o Kv: Accélération sismique verticale.
o +Kv: Seisme Descendant
o -Kv: Séisme Ascendant
➢ Poids des blocs
Le tableau ci-dessous présente le poids des blocs à utiliser
