Chapitre IV
Dimensionnement des ouvrages de protection
28

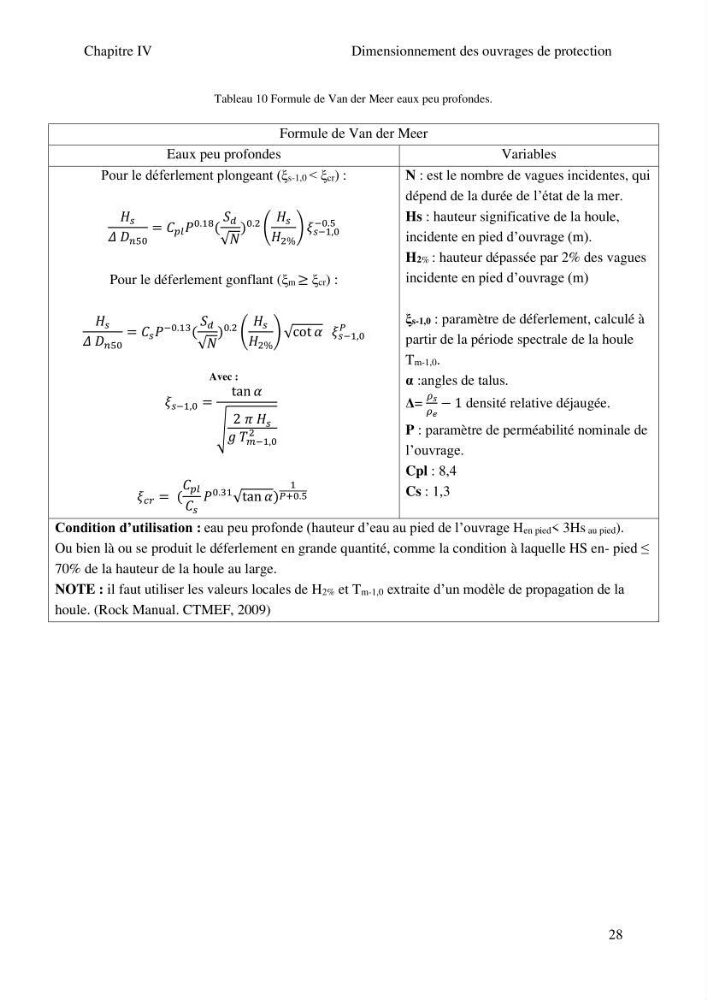

Tableau 10 Formule de Van der Meer eaux peu profondes.
Formule de Van der Meer
Eaux peu profondes
Variables
Pour le déferlement plongeant (ξs-1,0 < ξcr) :
𝐻 𝑠
𝛥 𝐷 𝑛50
= 𝐶 𝑝𝑙 𝑃
0.18 (
𝑆 𝑑
√𝑁
)
0.2 (
𝐻 𝑠
𝐻 2%
) 𝜉 𝑠−1,0
−0.5
Pour le déferlement gonflant (ξm ≥ ξcr) :
𝐻 𝑠
𝛥 𝐷 𝑛50
= 𝐶 𝑠 𝑃
−0.13 (
𝑆 𝑑
√𝑁
)
0.2 (
𝐻 𝑠
𝐻 2%
) √cot 𝛼 𝜉 𝑠−1,0
𝑃
Avec :
𝜉 𝑠−1,0 =
tan 𝛼
√
2 𝜋 𝐻 𝑠
𝑔 𝑇 𝑚−1,0
2
𝜉 𝑐𝑟 = (
𝐶 𝑝𝑙
𝐶 𝑠
𝑃
0.31 √tan 𝛼)
1
𝑃+0.5
N : est le nombre de vagues incidentes, qui
dépend de la durée de l’état de la mer.
Hs : hauteur significative de la houle,
incidente en pied d’ouvrage (m).
H2% : hauteur dépassée par 2% des vagues
incidente en pied d’ouvrage (m)
ξs-1,0 : paramètre de déferlement, calculé à
partir de la période spectrale de la houle
Tm-1,0.
α :angles de talus.
Δ=
𝜌 𝑠
𝜌 𝑒
− 1 densité relative déjaugée.
P : paramètre de perméabilité nominale de
l’ouvrage.
Cpl : 8,4
Cs : 1,3
Condition d’utilisation : eau peu profonde (hauteur d’eau au pied de l’ouvrage Hen pied< 3Hs au pied).
Ou bien là ou se produit le déferlement en grande quantité, comme la condition à laquelle HS en- pied ≤
70% de la hauteur de la houle au large.
NOTE : il faut utiliser les valeurs locales de H2% et Tm-1,0 extraite d’un modèle de propagation de la
houle. (Rock Manual. CTMEF, 2009)
