VI.1. Conception du filet Manta :
La figure 41 est une vue de dessus de la structure générale du chalut à file t
neustoniq ue dérivant avec collecteur en toile :
A – Socle en aluminium ;
B – Enceinte (Caisson) de flottaiso n ;
sC – Aileron (Aile) amovible et rotatif ;
D– Ceinture de renforcement de la fixatio n du filet neustoniq ue au socle ;
E – Filet neustoniq ue en entonnoir ;
F – Anneaux de raccord en Polychlor ure de Vinyle (PVC) ;
G – Collecteur/Ré ser vo ir détachable en toile à bluter.

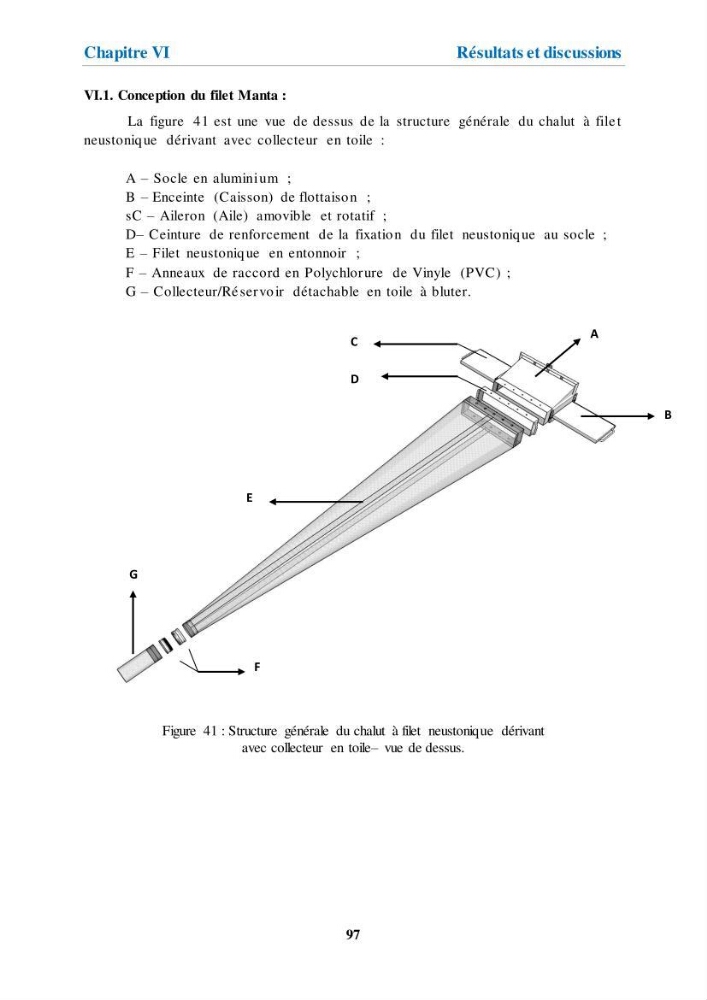

Figure 41 : Structure générale du chalut à filet neustonique dérivant
avec collecteur en toile– vue de dessus.
