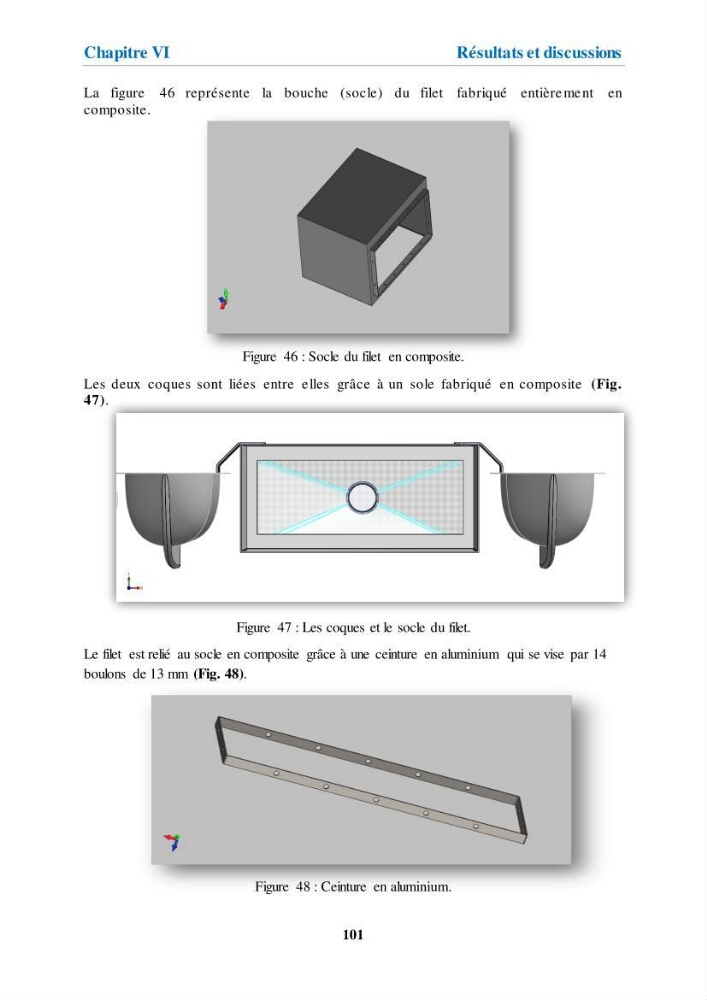

La figure 46 représente la bouche (socle) du filet fabriqué entière me nt en
composite.
Figure 46 : Socle du filet en composite.
Les deux coques sont liées entre elles grâce à un sole fabriqué en composite (Fig.
47).
Figure 47 : Les coques et le socle du filet.
Le filet est relié au socle en composite grâce à une ceinture en aluminium qui se vise par 14
boulons de 13 mm (Fig. 48).
Figure 48 : Ceinture en aluminium.
