Eléments de lubrification
441
solide dont la structure est constituée de façon à présenter une résistance au cisaillement faible dans un plan parallèle au glissement: MoS 2 , graphite, etc.
26.2.6 Solides déformables plastiquement séparés par un film épais
Suivant les conditions dynamiques, on se trouve en régime de lubrification
mixte ou hydrodynamique: la plasto-hydrodynamique. Ce type de lubrification
intervient dans la mise en forme des métaux par usinage et déformation: ex: tréfilage, laminage...
26.3 PROPRIÉTÉS DES LUBRIFIANTS
Le déplacement relatif de matière à l’intérieur d’un corps solide déformable
(élastique ou plastique), exige une force pour vaincre une résistance dite de frottement interne. Dans le cas des corps à comportement élastique, les déplacements
relatifs sont limités par une réaction d’équilibre (réversible) entre l’effort et la
déformation (loi de Hooke). S’il s’agit de corps plastiques, pâteux, liquides ou
gazeux, les déplacements relatifs se poursuivent tant que l’effort s’exerce. La viscosité de ces corps caractérise leur résistance aux déformations internes qui induisent
un travail de frottement se traduisant par un dégagement de chaleur.
26.3.1 Adhérence des lubrifiants liquides aux parois solides
Les propriétés d’adsorption et d’adhérence des liquides sur les solides, dont
nous verrons le rôle dans la lubrification limite, ont pour effet que les molécules des
lubrifiants liquides se fixent perpendiculairement aux surfaces solides (fig. 26.1(a)).
Ces molécules adhèrent plus ou moins fortement à la surface du métal suivant
l’onctuosité de l’huile et ont des propriétés se rapprochant plus de celles d’un corps
solide que de celles d’un liquide. Les molécules suivantes s’absorbent en strates
successives, les épilamens, pour former une couche au-delà de laquelle elles prennent progressivement la mobilité caractéristique des liquides. Ces couches, très
résistantes, peuvent éviter le contact solide. Elles sont à la base de la lubrification
limite. Dans les théories, on les considère comme parfaitement adhérentes aux
parois (hypothèse de Coulomb).

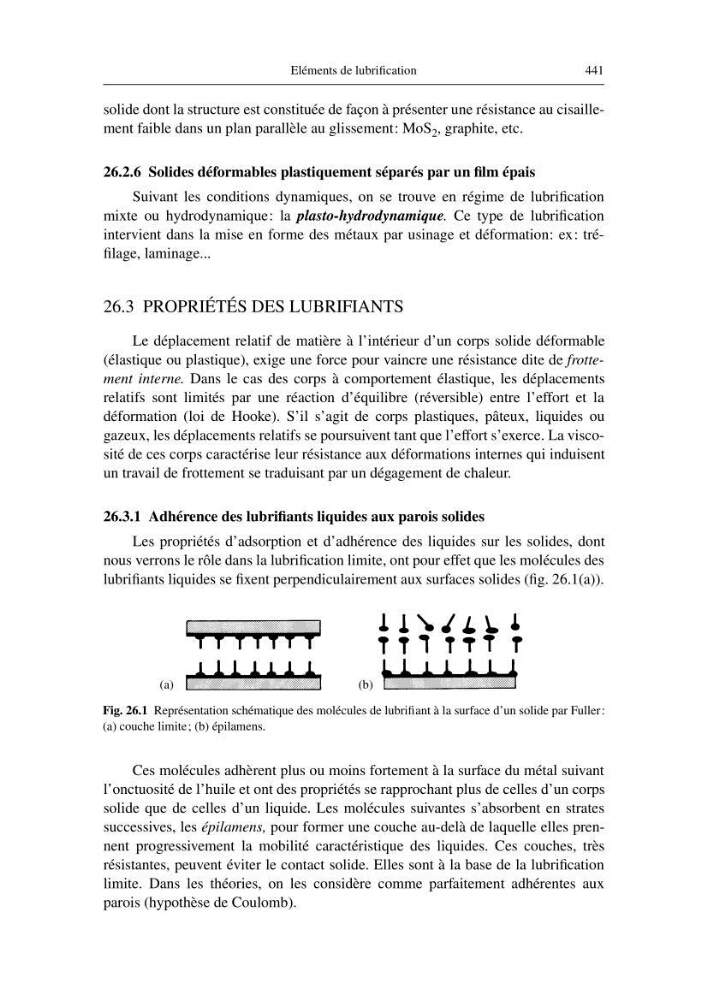

Fig. 26.1 Représentation schématique des molécules de lubrifiant à la surface d’un solide par Fuller:
(a) couche limite; (b) épilamens.
(a)
(b)
