406
Analyse et technologie des surfaces
24.4.2 Usure érosive
L’usure érosive se définit comme la perte de matière provoquée par l’action de
particules contenues dans un fluide en mouvement et qui viennent heurter une surface solide.
Comme dans le cas de l’usure abrasive plusieurs paramètres influencent ce
mode d’usure:
• La taille, le nombre, la morphologie et la vitesse des particules.
• L’angle d’impact qui définit le faciès des endommagements observés (fig.
24.9). Un faible angle d’incidence favorise l’effet de coupe alors qu’une
incidence normale entraîne plus de déformation. L’intensité des endommagements dépend de plus du comportement des matériaux (fig. 24.10). Les
résultats montrent que l’érosion est maximale pour de faibles angles d’attaque dans le cas des matériaux à caractère ductile et qu’au contraire, elle est
maximale sous incidence normale avec des matériaux fragiles.
6
5
4
3
2
1
0,2 0,4 0,6 0,8 1 1,2
valeur
critique
zone
d’abrasion
zone d’abrasion
faible
H métal
H abrasif
-------------------- -

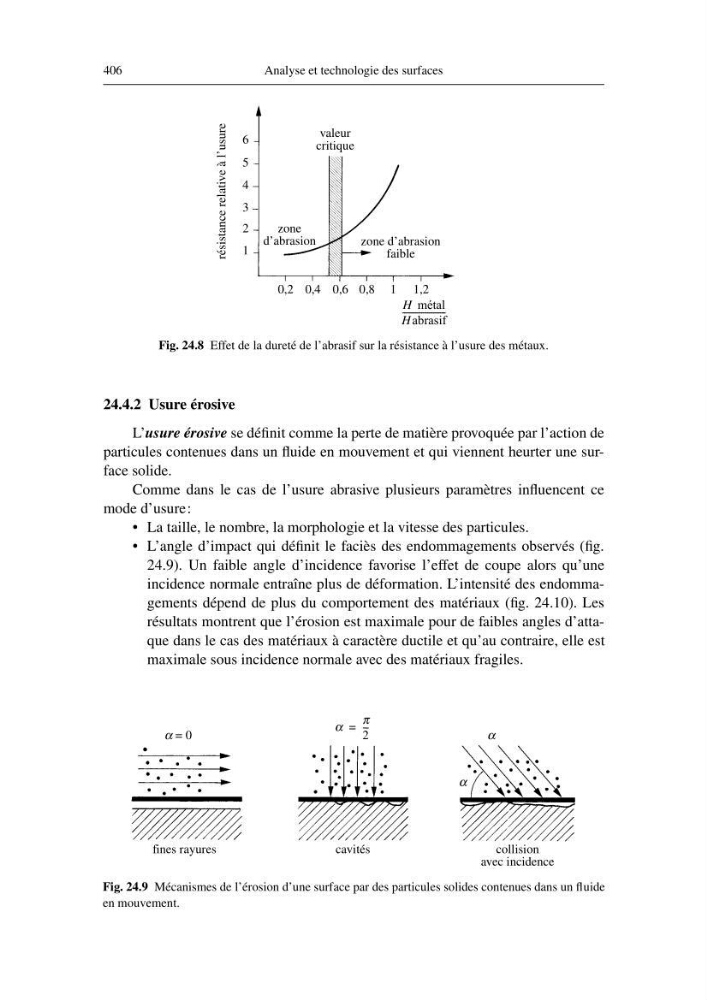

Fig. 24.8 Effet de la dureté de l’abrasif sur la résistance à l’usure des métaux.
résistance relative à l’usure
Fig. 24.9 Mécanismes de l’érosion d’une surface par des particules solides contenues dans un fluide
en mouvement.
α = 0
α
α
α
π
2
-- -
=
fines rayures
cavités
collision
avec incidence
