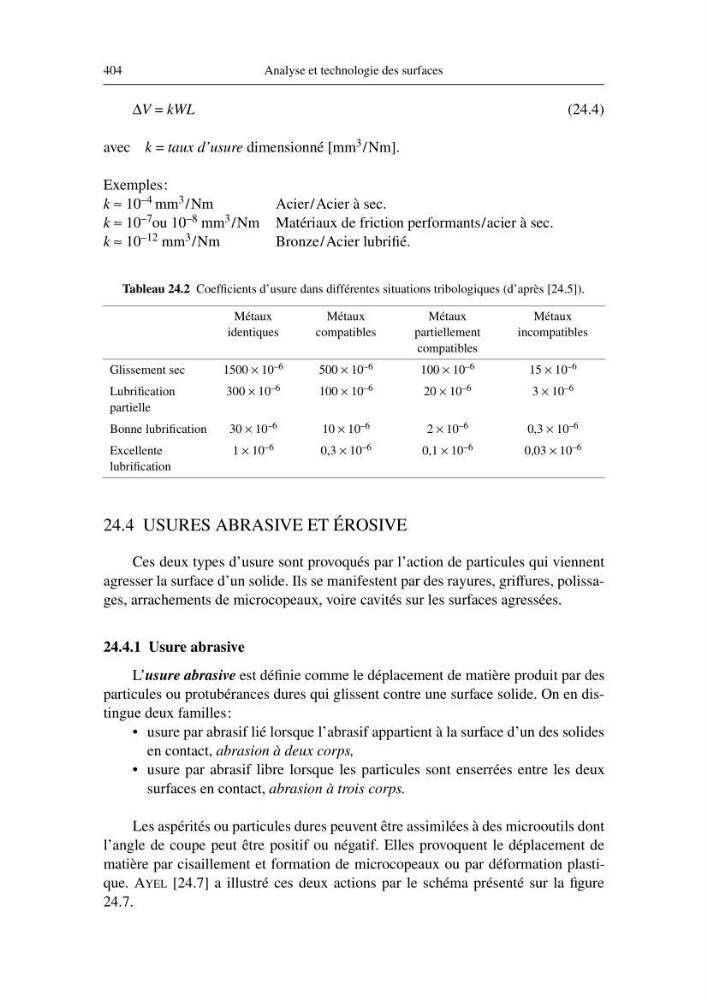

404
Analyse et technologie des surfaces
∆V = kWL
(24.4)
avec k = taux d’usure dimensionné [mm 3 /Nm].
Exemples:
k ≈ 10 –4 mm 3 /Nm
Acier/Acier à sec.
k ≈ 10 –7 ou 10 –8 mm 3 /Nm Matériaux de friction performants/acier à sec.
k ≈ 10 –12 mm 3 /Nm
Bronze/Acier lubrifié.
Tableau 24.2 Coefficients d’usure dans différentes situations tribologiques (d’après [24.5]).
24.4 USURES ABRASIVE ET ÉROSIVE
Ces deux types d’usure sont provoqués par l’action de particules qui viennent
agresser la surface d’un solide. Ils se manifestent par des rayures, griffures, polissages, arrachements de microcopeaux, voire cavités sur les surfaces agressées.
24.4.1 Usure abrasive
L’usure abrasive est définie comme le déplacement de matière produit par des
particules ou protubérances dures qui glissent contre une surface solide. On en distingue deux familles:
• usure par abrasif lié lorsque l’abrasif appartient à la surface d’un des solides
en contact, abrasion à deux corps,
• usure par abrasif libre lorsque les particules sont enserrées entre les deux
surfaces en contact, abrasion à trois corps.
Les aspérités ou particules dures peuvent être assimilées à des microoutils dont
l’angle de coupe peut être positif ou négatif. Elles provoquent le déplacement de
matière par cisaillement et formation de microcopeaux ou par déformation plastique. AYEL [24.7] a illustré ces deux actions par le schéma présenté sur la figure
24.7.
Métaux
identiques
Métaux
compatibles
Métaux
partiellement
compatibles
Métaux
incompatibles
Glissement sec
1500 × 10 –6
500 × 10 –6
100 × 10 –6
15 × 10 –6
Lubrification
partielle
300 × 10 –6
100 × 10 –6
20 × 10 –6
3 × 10 –6
Bonne lubrification
30 × 10 –6
10 × 10 –6
2 × 10 –6
0,3 × 10 –6
Excellente
lubrification
1 × 10 –6
0,3 × 10 –6
0,1 × 10 –6
0,03 × 10 –6
Analyse et technologie des surfaces
∆V = kWL
(24.4)
avec k = taux d’usure dimensionné [mm 3 /Nm].
Exemples:
k ≈ 10 –4 mm 3 /Nm
Acier/Acier à sec.
k ≈ 10 –7 ou 10 –8 mm 3 /Nm Matériaux de friction performants/acier à sec.
k ≈ 10 –12 mm 3 /Nm
Bronze/Acier lubrifié.
Tableau 24.2 Coefficients d’usure dans différentes situations tribologiques (d’après [24.5]).
24.4 USURES ABRASIVE ET ÉROSIVE
Ces deux types d’usure sont provoqués par l’action de particules qui viennent
agresser la surface d’un solide. Ils se manifestent par des rayures, griffures, polissages, arrachements de microcopeaux, voire cavités sur les surfaces agressées.
24.4.1 Usure abrasive
L’usure abrasive est définie comme le déplacement de matière produit par des
particules ou protubérances dures qui glissent contre une surface solide. On en distingue deux familles:
• usure par abrasif lié lorsque l’abrasif appartient à la surface d’un des solides
en contact, abrasion à deux corps,
• usure par abrasif libre lorsque les particules sont enserrées entre les deux
surfaces en contact, abrasion à trois corps.
Les aspérités ou particules dures peuvent être assimilées à des microoutils dont
l’angle de coupe peut être positif ou négatif. Elles provoquent le déplacement de
matière par cisaillement et formation de microcopeaux ou par déformation plastique. AYEL [24.7] a illustré ces deux actions par le schéma présenté sur la figure
24.7.
Métaux
identiques
Métaux
compatibles
Métaux
partiellement
compatibles
Métaux
incompatibles
Glissement sec
1500 × 10 –6
500 × 10 –6
100 × 10 –6
15 × 10 –6
Lubrification
partielle
300 × 10 –6
100 × 10 –6
20 × 10 –6
3 × 10 –6
Bonne lubrification
30 × 10 –6
10 × 10 –6
2 × 10 –6
0,3 × 10 –6
Excellente
lubrification
1 × 10 –6
0,3 × 10 –6
0,1 × 10 –6
0,03 × 10 –6
