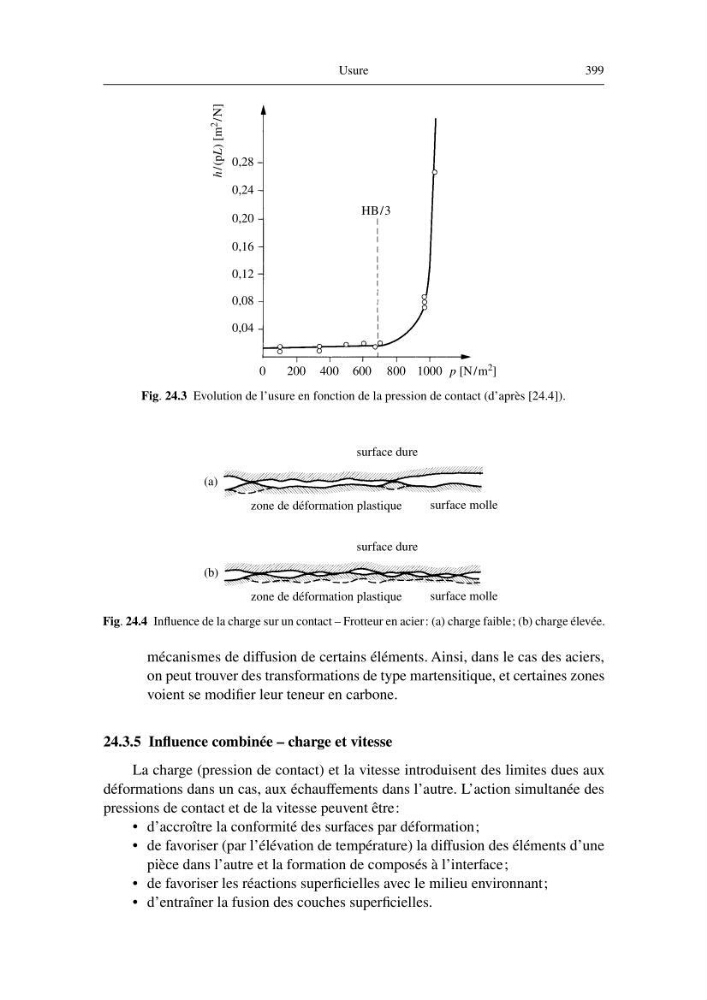

Usure
399
mécanismes de diffusion de certains éléments. Ainsi, dans le cas des aciers,
on peut trouver des transformations de type martensitique, et certaines zones
voient se modifier leur teneur en carbone.
24.3.5 Influence combinée – charge et vitesse
La charge (pression de contact) et la vitesse introduisent des limites dues aux
déformations dans un cas, aux échauffements dans l’autre. L’action simultanée des
pressions de contact et de la vitesse peuvent être:
• d’accroître la conformité des surfaces par déformation;
• de favoriser (par l’élévation de température) la diffusion des éléments d’une
pièce dans l’autre et la formation de composés à l’interface;
• de favoriser les réactions superficielles avec le milieu environnant;
• d’entraîner la fusion des couches superficielles.
Fig. 24.3 Evolution de l’usure en fonction de la pression de contact (d’après [24.4]).
0,04
0,08
0,12
0,16
0,20
0,24
0,28
0
200 400 600 800 1000
HB/3
p [N/m 2 ]
h/(pL)
[m 2
/N]
Fig. 24.4 Influence de la charge sur un contact – Frotteur en acier : (a) charge faible; (b) charge élevée.
surface dure
surface molle
zone de déformation plastique
surface dure
zone de déformation plastique
surface molle
(a)
(b)
