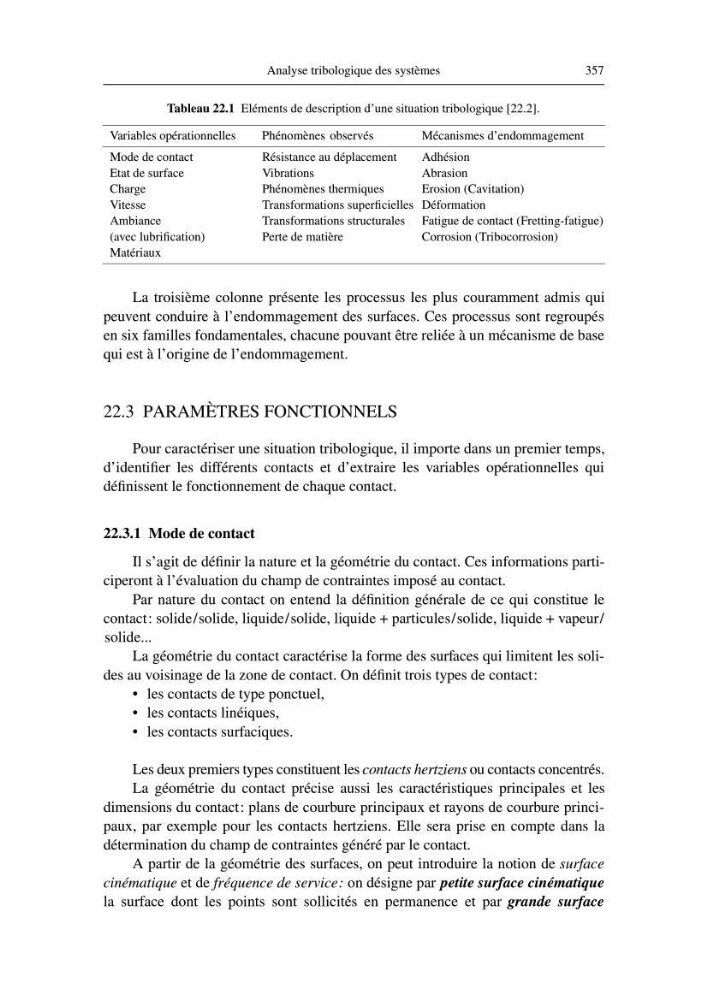

Analyse tribologique des systèmes
357
Tableau 22.1 Eléments de description d’une situation tribologique [22.2].
La troisième colonne présente les processus les plus couramment admis qui
peuvent conduire à l’endommagement des surfaces. Ces processus sont regroupés
en six familles fondamentales, chacune pouvant être reliée à un mécanisme de base
qui est à l’origine de l’endommagement.
22.3 PARAMÈTRES FONCTIONNELS
Pour caractériser une situation tribologique, il importe dans un premier temps,
d’identifier les différents contacts et d’extraire les variables opérationnelles qui
définissent le fonctionnement de chaque contact.
22.3.1 Mode de contact
Il s’agit de définir la nature et la géométrie du contact. Ces informations participeront à l’évaluation du champ de contraintes imposé au contact.
Par nature du contact on entend la définition générale de ce qui constitue le
contact: solide/solide, liquide/solide, liquide + particules/solide, liquide + vapeur/
solide...
La géométrie du contact caractérise la forme des surfaces qui limitent les solides au voisinage de la zone de contact. On définit trois types de contact:
• les contacts de type ponctuel,
• les contacts linéiques,
• les contacts surfaciques.
Les deux premiers types constituent les contacts hertziens ou contacts concentrés.
La géométrie du contact précise aussi les caractéristiques principales et les
dimensions du contact: plans de courbure principaux et rayons de courbure principaux, par exemple pour les contacts hertziens. Elle sera prise en compte dans la
détermination du champ de contraintes généré par le contact.
A partir de la géométrie des surfaces, on peut introduire la notion de surface
cinématique et de fréquence de service: on désigne par petite surface cinématique
la surface dont les points sont sollicités en permanence et par grande surface
Variables opérationnelles
Phénomènes observés
Mécanismes d’endommagement
Mode de contact
Etat de surface
Charge
Vitesse
Ambiance
(avec lubrification)
Matériaux
Résistance au déplacement
Vibrations
Phénomènes thermiques
Transformations superficielles
Transformations structurales
Perte de matière
Adhésion
Abrasion
Erosion (Cavitation)
Déformation
Fatigue de contact (Fretting-fatigue)
Corrosion (Tribocorrosion)
