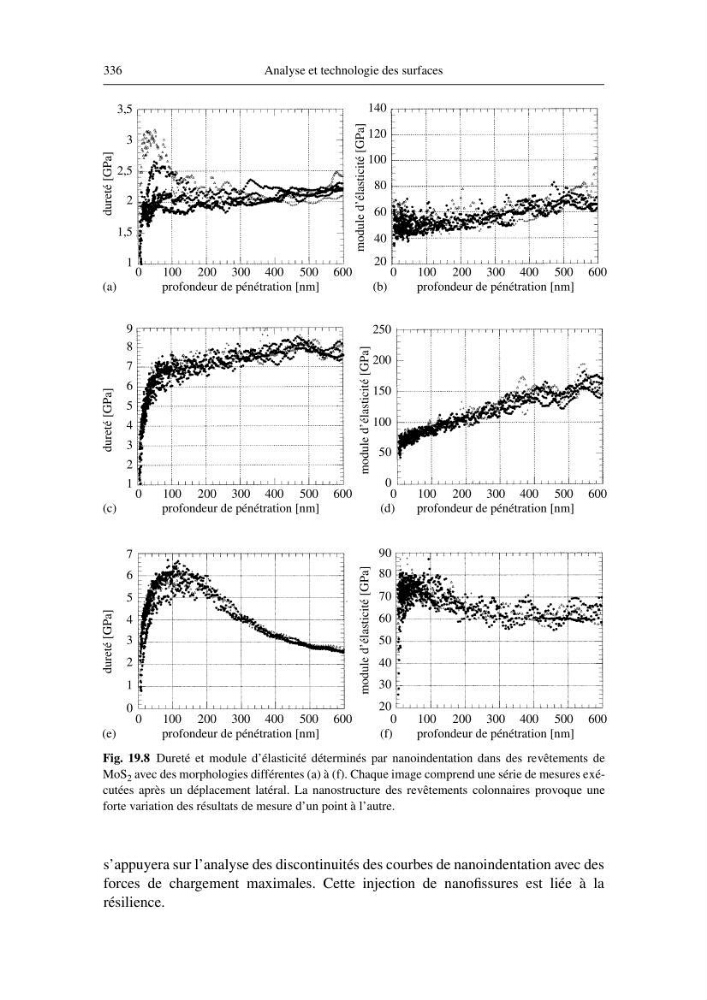

336
Analyse et technologie des surfaces
s’appuyera sur l’analyse des discontinuités des courbes de nanoindentation avec des
forces de chargement maximales. Cette injection de nanofissures est liée à la
résilience.
0
100 200 300 400 500 600
profondeur de pénétration [nm]
0
100 200 300 400 500 600
profondeur de pénétration [nm]
0
100 200 300 400 500 600
profondeur de pénétration [nm]
0
100 200 300 400 500 600
profondeur de pénétration [nm]
0
100 200 300 400 500 600
profondeur de pénétration [nm]
0
100 200 300 400 500 600
profondeur de pénétration [nm]
140
120
100
80
60
40
20
3,5
3
2,5
2
1,5
1
module d’élasticité [GPa]
dureté [GPa]
(a)
(b)
9
8
7
6
5
4
3
2
1
250
200
150
100
50
0
module d’élasticité [GPa]
(d)
(c)
dureté [GPa]
7
6
5
4
3
2
1
0
(e)
dureté [GPa]
90
80
70
60
50
40
30
20
module d’élasticité [GPa]
(f)
Fig. 19.8 Dureté et module d’élasticité déterminés par nanoindentation dans des revêtements de
MoS 2 avec des morphologies différentes (a) à (f). Chaque image comprend une série de mesures exécutées après un déplacement latéral. La nanostructure des revêtements colonnaires provoque une
forte variation des résultats de mesure d’un point à l’autre.
