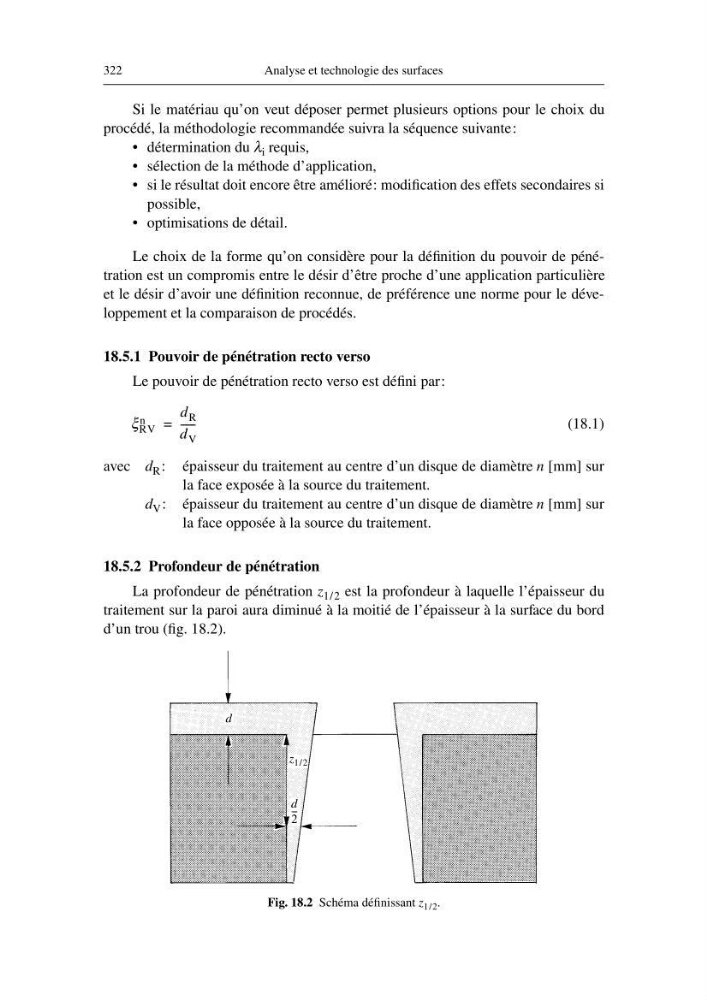

322
Analyse et technologie des surfaces
Si le matériau qu’on veut déposer permet plusieurs options pour le choix du
procédé, la méthodologie recommandée suivra la séquence suivante:
• détermination du λ i requis,
• sélection de la méthode d’application,
• si le résultat doit encore être amélioré: modification des effets secondaires si
possible,
• optimisations de détail.
Le choix de la forme qu’on considère pour la définition du pouvoir de pénétration est un compromis entre le désir d’être proche d’une application particulière
et le désir d’avoir une définition reconnue, de préférence une norme pour le développement et la comparaison de procédés.
18.5.1 Pouvoir de pénétration recto verso
Le pouvoir de pénétration recto verso est défini par:
(18.1)
avec d R : épaisseur du traitement au centre d’un disque de diamètre n [mm] sur
la face exposée à la source du traitement.
d V : épaisseur du traitement au centre d’un disque de diamètre n [mm] sur
la face opposée à la source du traitement.
18.5.2 Profondeur de pénétration
La profondeur de pénétration z 1/2 est la profondeur à laquelle l’épaisseur du
traitement sur la paroi aura diminué à la moitié de l’épaisseur à la surface du bord
d’un trou (fig. 18.2).
ξ RV
n
d R
d V
----- -
=
d
d
2
-- -
z 1/2
Fig. 18.2 Schéma définissant z 1/2 .
