218
Analyse et technologie des surfaces
• Atomiseurs rotatifs: dans les atomiseurs rotatifs, le liquide coule sur une surface en rotation, qui l’entraîne par frottement pour le projeter dans sa direction de flux. Il existe des atomiseurs à disque simple, à disque à fentes et à
gobelet conique.
• Atomiseurs à air comprimé: il existe deux variantes, ceux à atomisation
interne et ceux à atomisation externe. Le fait de séparer la formation du jet
(d’air) de la formation de gouttelettes donne à ces systèmes une grande souplesse. On peut en particulier régler indépendamment la forme du jet ( ∆ p de
l’air), la taille et la proportion de gouttelettes de liquide ( ∆ p du liquide). Du
point de vue construction, on peut combiner les différentes buses discutées
plus haut pour les deux fluides. Pour les liquides très visqueux et non newtoniens, on préfère l’atomisation interne.
La plupart des évaporateurs produit un jet de liquide continu, qui se transforme
en gouttelettes par la suite. Cette désagrégation est le résultat de la formation d’instabilités dans le jet, qui subit une évolution de sa surface imposée. Elle est montrée
dans la figure 14.5.
(a)
(b)
(c)
(d)

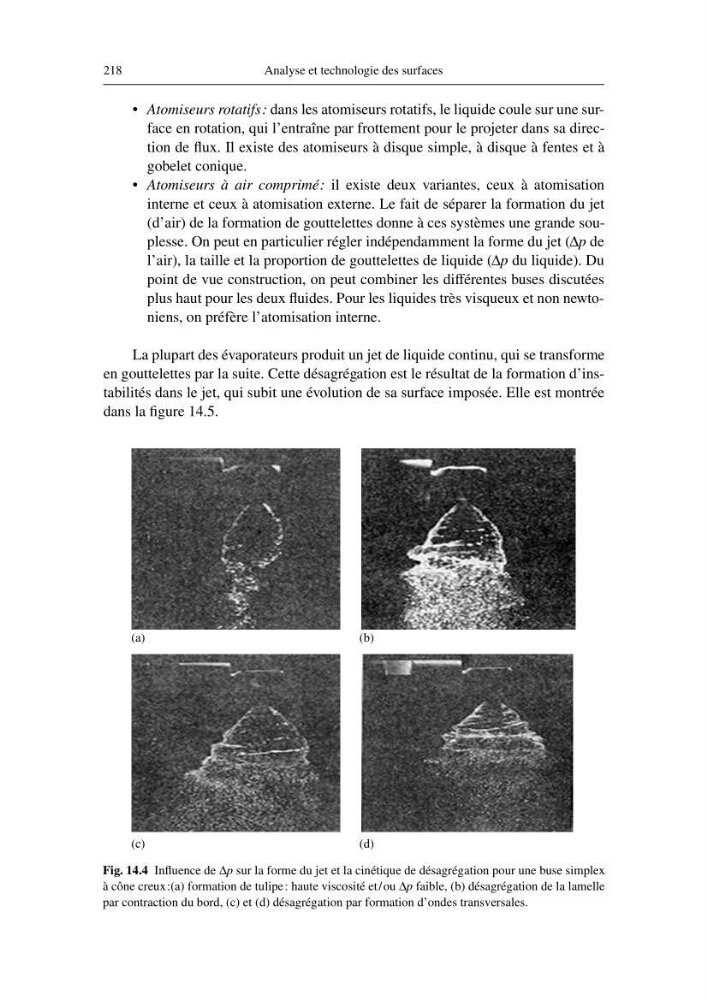

Fig. 14.4 Influence de ∆p sur la forme du jet et la cinétique de désagrégation pour une buse simplex
à cône creux:(a) formation de tulipe : haute viscosité et/ou ∆p faible, (b) désagrégation de la lamelle
par contraction du bord, (c) et (d) désagrégation par formation d’ondes transversales.
