168
Analyse et technologie des surfaces
Les traitements de diffusion se déroulent toujours selon le schéma de la figure
12.1, certaines étapes peuvent être absentes ou négligeables dans certains cas.
La vitesse globale du traitement peut être limitée par une étape choisie par
l’utilisateur ou imposée par l’état de la technique.
Le transport peut s’effectuer dans toutes les phases possibles:
• solides: poudres, pâtes,
• liquides: solvants, sels fondus, électrolytes,
• gaz,
• plasmas,
• ultravide.
Les mécanismes de transport et les méthodes de transport utilisées sont une
fonction du procédé et de la géométrie des objets:
• enduction manuelle,
• immersion avec diffusion ou convection forcée,
• acheminement électromagnétique sous vide.
L’activation consiste en général en une prédissociation de la molécule vecteur,
suivie ou précédée quelquefois d’une ionisation. Dans les méthodes qui utilisent des
champs électromagnétiques pour le transport, elle précède celui-ci. Dans les cas où
la réaction avec la surface comprend une physisorption suivie d’une chimisorption,
on appellera activation la transition entre ces deux composants de l’interphase.

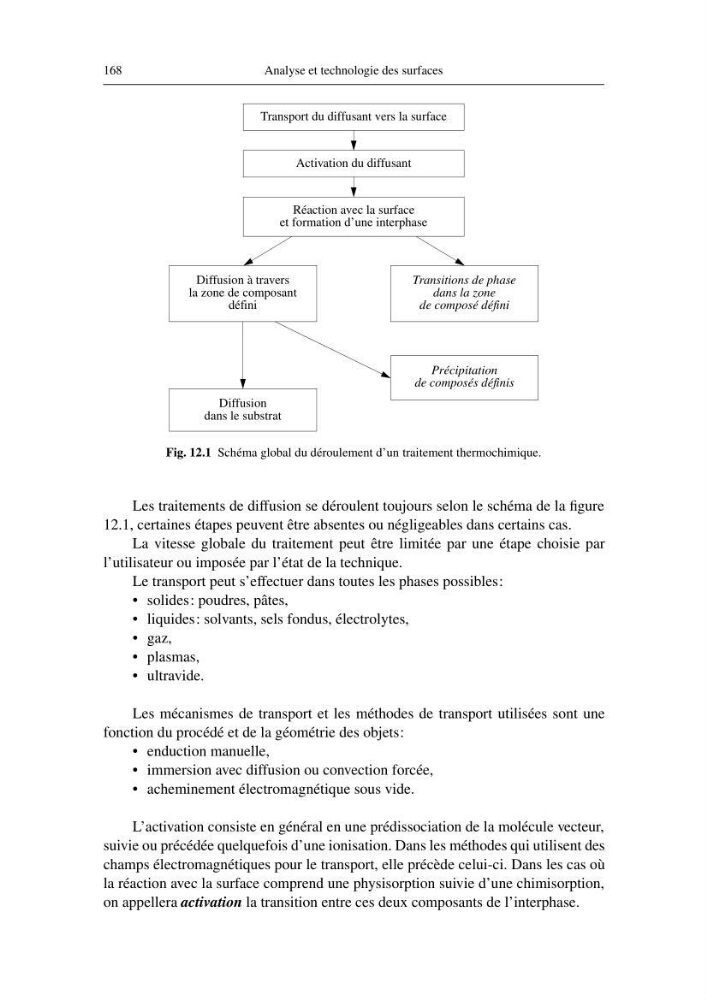

Fig. 12.1 Schéma global du déroulement d’un traitement thermochimique.
Transport du diffusant vers la surface
Activation du diffusant
Réaction avec la surface
et formation d’une interphase
Diffusion à travers
la zone de composant
défini
Transitions de phase
dans la zone
de composé défini
Diffusion
Précipitation
de composés définis
dans le substrat
