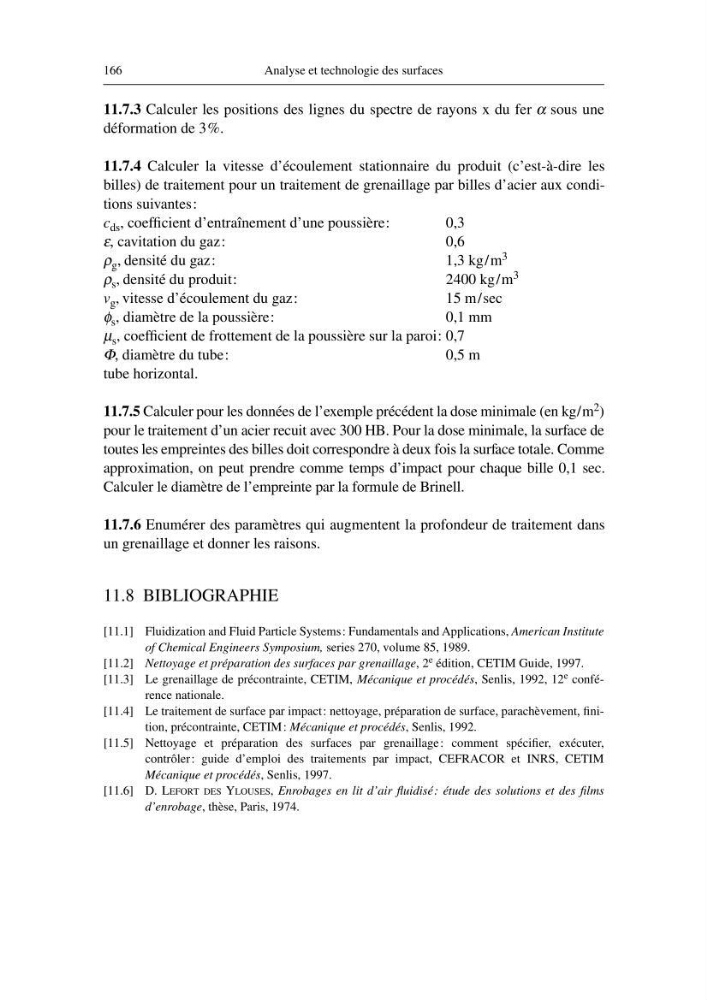

166
Analyse et technologie des surfaces
11.7.3 Calculer les positions des lignes du spectre de rayons x du fer α sous une
déformation de 3%.
11.7.4 Calculer la vitesse d’écoulement stationnaire du produit (c’est-à-dire les
billes) de traitement pour un traitement de grenaillage par billes d’acier aux conditions suivantes:
c ds , coefficient d’entraînement d’une poussière:
0,3
ε, cavitation du gaz:
0,6
ρ g , densité du gaz:
1,3 kg/m 3
ρ s , densité du produit:
2400 kg/m 3
v g , vitesse d’écoulement du gaz:
15 m/sec
φ s , diamètre de la poussière:
0,1 mm
µ s , coefficient de frottement de la poussière sur la paroi: 0,7
Φ, diamètre du tube:
0,5 m
tube horizontal.
11.7.5 Calculer pour les données de l’exemple précédent la dose minimale (en kg/m 2 )
pour le traitement d’un acier recuit avec 300 HB. Pour la dose minimale, la surface de
toutes les empreintes des billes doit correspondre à deux fois la surface totale. Comme
approximation, on peut prendre comme temps d’impact pour chaque bille 0,1 sec.
Calculer le diamètre de l’empreinte par la formule de Brinell.
11.7.6 Enumérer des paramètres qui augmentent la profondeur de traitement dans
un grenaillage et donner les raisons.
11.8 BIBLIOGRAPHIE
[11.1] Fluidization and Fluid Particle Systems: Fundamentals and Applications, American Institute
of Chemical Engineers Symposium, series 270, volume 85, 1989.
[11.2] Nettoyage et préparation des surfaces par grenaillage, 2 e édition, CETIM Guide, 1997.
[11.3] Le grenaillage de précontrainte, CETIM, Mécanique et procédés, Senlis, 1992, 12 e conférence nationale.
[11.4] Le traitement de surface par impact: nettoyage, préparation de surface, parachèvement, finition, précontrainte, CETIM : Mécanique et procédés, Senlis, 1992.
[11.5] Nettoyage et préparation des surfaces par grenaillage: comment spécifier, exécuter,
contrôler: guide d’emploi des traitements par impact, CEFRACOR et INRS, CETIM
Mécanique et procédés, Senlis, 1997.
[11.6] D. LEFORT DES YLOUSES, Enrobages en lit d’air fluidisé: étude des solutions et des films
d’enrobage, thèse, Paris, 1974.
