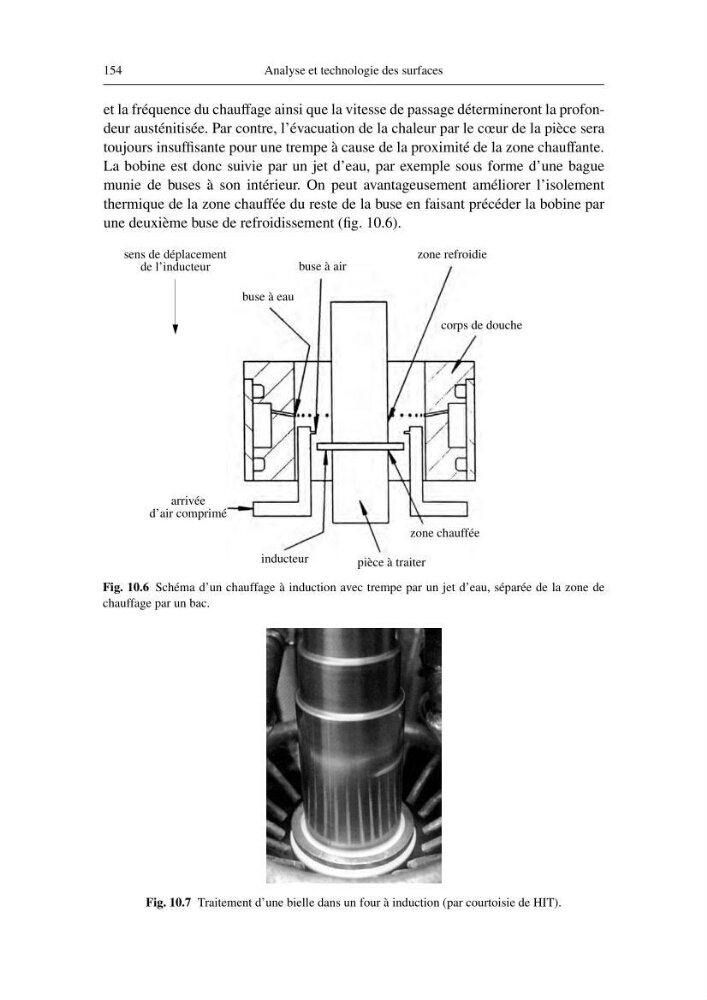

154
Analyse et technologie des surfaces
et la fréquence du chauffage ainsi que la vitesse de passage détermineront la profondeur austénitisée. Par contre, l’évacuation de la chaleur par le cœur de la pièce sera
toujours insuffisante pour une trempe à cause de la proximité de la zone chauffante.
La bobine est donc suivie par un jet d’eau, par exemple sous forme d’une bague
munie de buses à son intérieur. On peut avantageusement améliorer l’isolement
thermique de la zone chauffée du reste de la buse en faisant précéder la bobine par
une deuxième buse de refroidissement (fig. 10.6).
sens de déplacement
de l’inducteur
buse à eau
buse à air
zone refroidie
corps de douche
zone chauffée
pièce à traiter
inducteur
arrivée
d’air comprimé
Fig. 10.6 Schéma d’un chauffage à induction avec trempe par un jet d’eau, séparée de la zone de
chauffage par un bac.
Fig. 10.7 Traitement d’une bielle dans un four à induction (par courtoisie de HIT).
