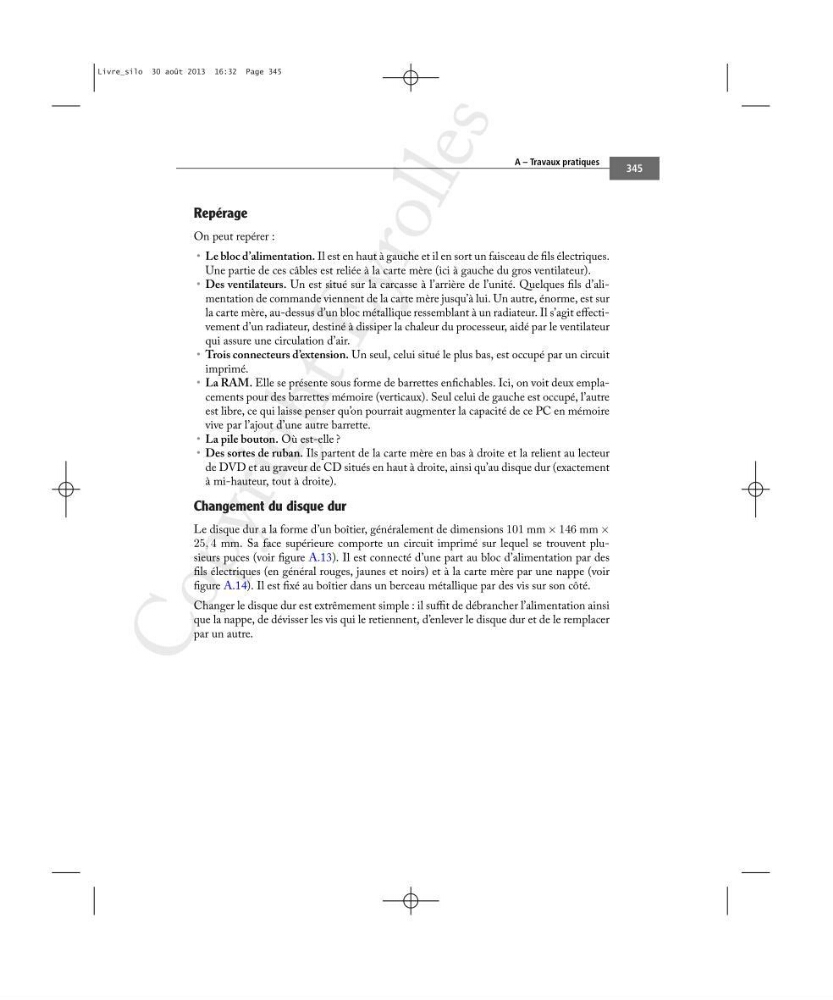

345
A – Travaux pratiques
Repérage
On peut repérer :
• Le bloc d’alimentation. Il est en haut à gauche et il en sort un faisceau de fils électriques.
Une partie de ces câbles est reliée à la carte mère (ici à gauche du gros ventilateur).
• Des ventilateurs. Un est situé sur la carcasse à l’arrière de l’unité. Quelques fils d’alimentation de commande viennent de la carte mère jusqu’à lui. Un autre, énorme, est sur
la carte mère, au-dessus d’un bloc métallique ressemblant à un radiateur. Il s’agit effectivement d’un radiateur, destiné à dissiper la chaleur du processeur, aidé par le ventilateur
qui assure une circulation d’air.
• Trois connecteurs d’extension. Un seul, celui situé le plus bas, est occupé par un circuit
imprimé.
• La RAM. Elle se présente sous forme de barrettes enfichables. Ici, on voit deux emplacements pour des barrettes mémoire (verticaux). Seul celui de gauche est occupé, l’autre
est libre, ce qui laisse penser qu’ on pourrait augmenter la capacité de ce PC en mémoire
vive par l’ajout d’une autre barrette.
• La pile bouton. Où est-elle ?
• Des sortes de ruban. Ils partent de la carte mère en bas à droite et la relient au lecteur
de DVD et au graveur de CD situés en haut à droite, ainsi qu’au disque dur (exactement
à mi-hauteur, tout à droite).
Changement du disque dur
Le disque dur a la forme d’un boîtier, généralement de dimensions 101 mm × 146 mm ×
25, 4 mm. Sa face supérieure comporte un circuit imprimé sur lequel se trouvent plusieurs puces (voir figure A.13). Il est connecté d’une part au bloc d’alimentation par des
fils électriques (en général rouges, jaunes et noirs) et à la carte mère par une nappe (voir
figure A.14). Il est fixé au boîtier dans un berceau métallique par des vis sur son côté.
Changer le disque dur est extrêmement simple : il suffit de débrancher l’alimentation ainsi
que la nappe, de dévisser les vis qui le retiennent, d’enlever le disque dur et de le remplacer
par un autre.
¨
©
¨
©
¨
©
¨
©
