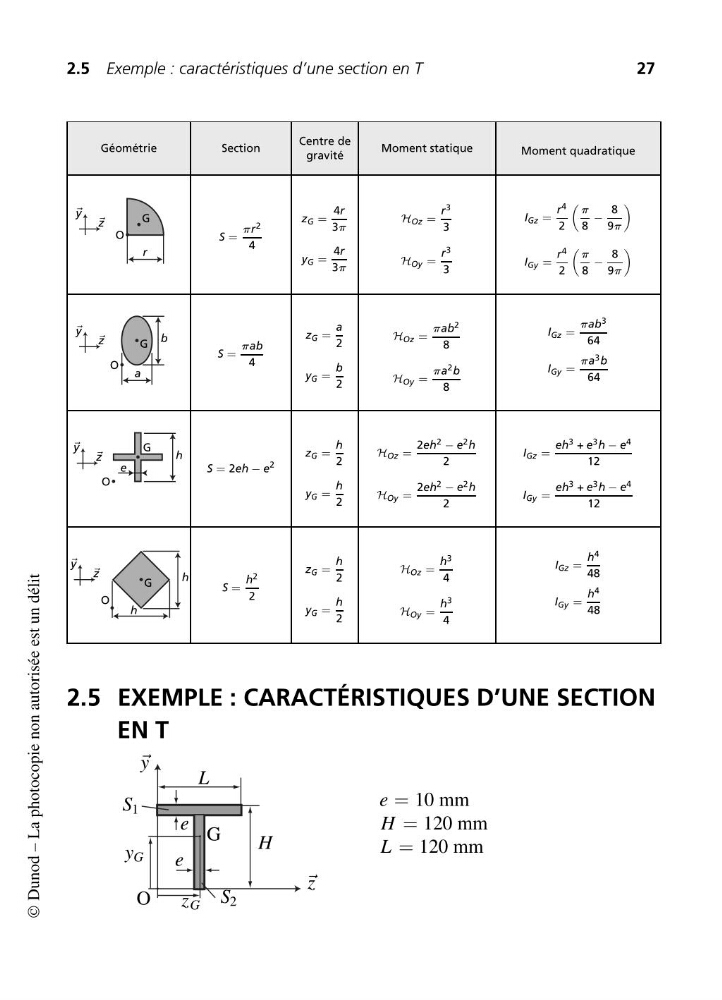

2.5 Exemple : caractéristiques d’une section en T
27
Géométrie
Section
Centre de
gravité
Moment statique
Moment quadratique
G
O
r
z
y
S =
pr 2
4
z G =
4r
3p
y G =
4r
3p
H Oz =
r 3
3
H Oy =
r 3
3
I Gz =
r 4
2
p
8
−
8
9p
I Gy =
r 4
2
p
8
−
8
9p
G
O a
b
z
y
S =
pab
4
z G =
a
2
y G =
b
2
H Oz =
pab 2
8
H Oy =
pa 2 b
8
I Gz =
pab 3
64
I Gy =
pa 3 b
64
G
O
e
h
z
y
S = 2eh − e
2
z G =
h
2
y G =
h
2
H Oz =
2eh 2 − e 2 h
2
H Oy =
2eh 2 − e 2 h
2
I Gz =
eh 3 + e 3 h − e 4
12
I Gy =
eh 3 + e 3 h − e 4
12
G
O
h
h
z
y
S =
h 2
2
z G =
h
2
y G =
h
2
H Oz =
h 3
4
H Oy =
h 3
4
I Gz =
h 4
48
I Gy =
h 4
48
2.5 EXEMPLE : CARACTÉRISTIQUES D’UNE SECTION
EN T
G
O
y
z
e
e
H
L
y G
z G
S 1
S 2
e = 10 mm
H = 120 mm
L = 120 mm
