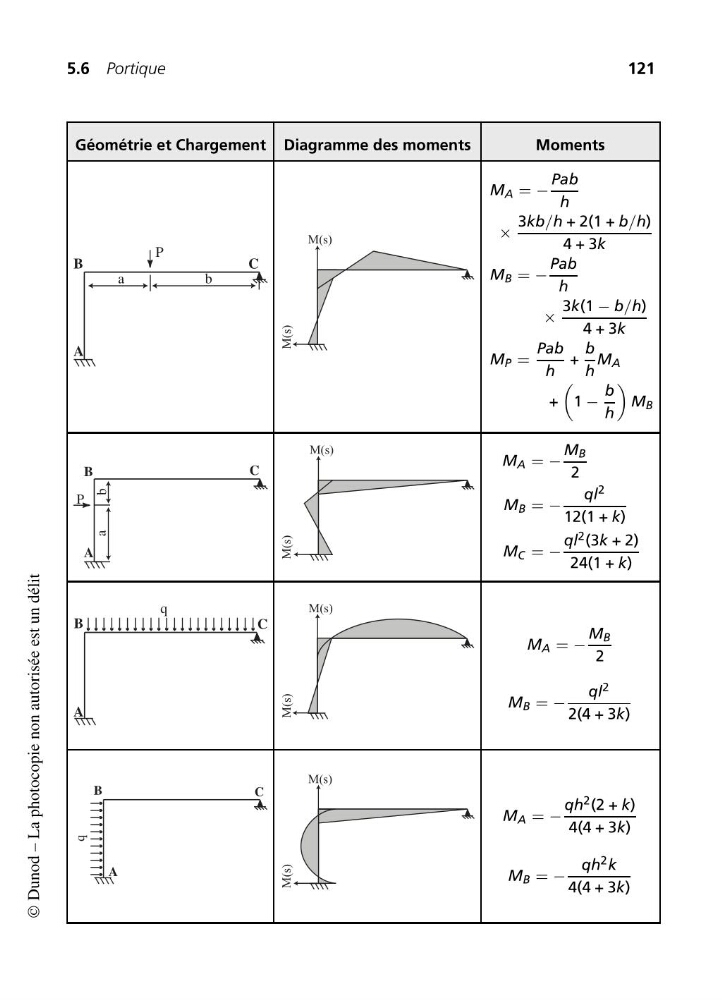

5.6 Portique
121
Géométrie et Chargement Diagramme des moments
Moments
A
B
C
P
a
b
M(s)
M(s)
M A = −
Pab
h
×
3kb/h + 2(1 + b/h)
4 + 3k
M B = −
Pab
h
×
3k(1 − b/h)
4 + 3k
M P =
Pab
h
+
b
h
M A
+
1 −
b
h
M B
A
B
C
P
a
b
M(s)
M(s)
M A = −
M B
2
M B = −
ql 2
12(1 + k)
M C = −
ql 2 (3k + 2)
24(1 + k)
A
B
C
q
M(s)
M(s)
M A = −
M B
2
M B = −
ql 2
2(4 + 3k)
A
B
C
q
M(s)
M(s)
M A = −
qh 2 (2 + k)
4(4 + 3k)
M B = −
qh 2 k
4(4 + 3k)
