3 • Les propriétés
des métaux
69
3.1 Les propriétés mécaniques
© Dunod – La photocopie non autorisée est un délit.
■ Évolutions de la limite d’élasticité à chaud
Quand la température s’élève, la limite d’élasticité diminue (cette évolution
peut être perturbée par des transformations métallurgiques qui traduisent
une instabilité de l’état structural de l’alliage). Il est pratique de donner un
aperçu assez général des variations de la limite proportionnelle d’élasticité
d’un type d’alliage en considérant les valeurs prises par le rapport :
R p à Θ °C/R p à 20 °C
Le tableau 3.2 en donne des ordres de grandeur.

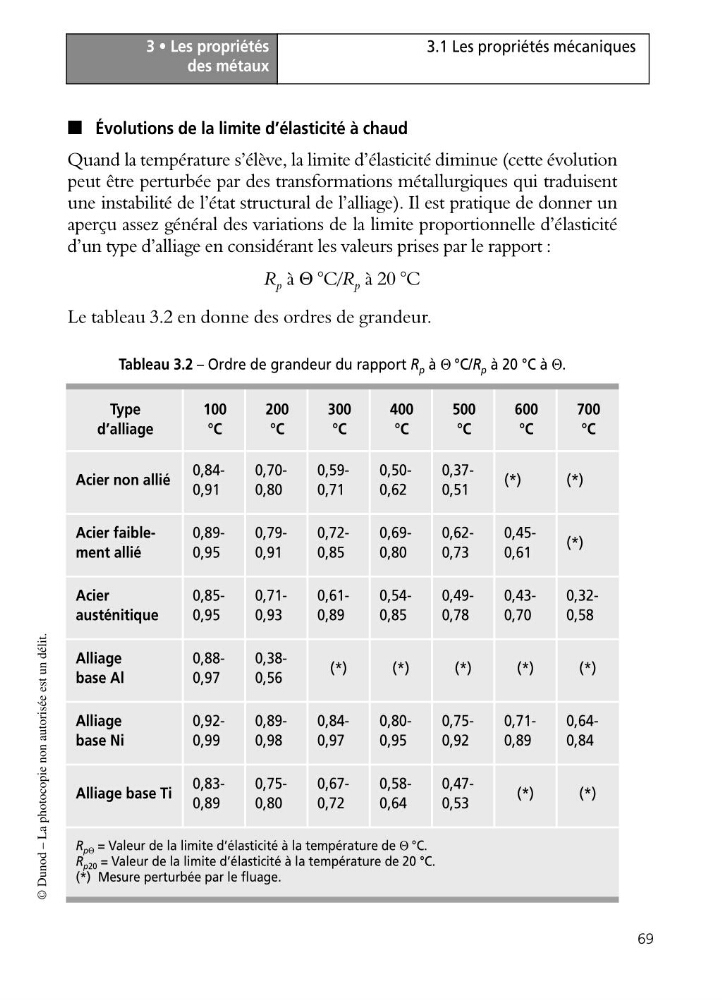

Tableau 3.2 – Ordre de grandeur du rapport R p à Θ °C/R p à 20 °C à Θ.
Type
d’alliage
100
°C
200
°C
300
°C
400
°C
500
°C
600
°C
700
°C
Acier non allié
0,840,91
0,700,80
0,590,71
0,500,62
0,370,51
(*)
(*)
Acier faiblement allié
0,890,95
0,790,91
0,720,85
0,690,80
0,620,73
0,450,61
(*)
Acier
austénitique
0,850,95
0,710,93
0,610,89
0,540,85
0,490,78
0,430,70
0,320,58
Alliage
base Al
0,880,97
0,380,56
(*)
(*)
(*)
(*)
(*)
Alliage
base Ni
0,920,99
0,890,98
0,840,97
0,800,95
0,750,92
0,710,89
0,640,84
Alliage base Ti
0,830,89
0,750,80
0,670,72
0,580,64
0,470,53
(*)
(*)
R pΘ = Valeur de la limite d’élasticité à la température de Θ °C.
R p20 = Valeur de la limite d’élasticité à la température de 20 °C.
(*) Mesure perturbée par le fluage.
