3 • Les propriétés
des métaux
63
3.1 Les propriétés mécaniques
© Dunod – La photocopie non autorisée est un délit.
N = nombre de cycles;
n de l’ordre de 2 à 10.

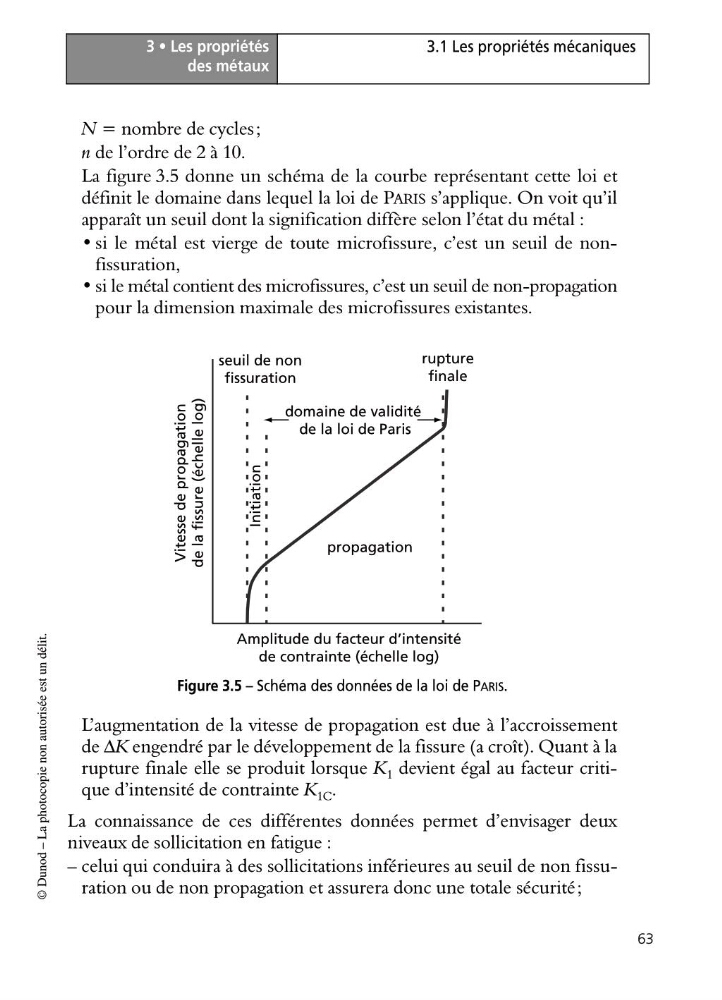

La figure 3.5 donne un schéma de la courbe représentant cette loi et
définit le domaine dans lequel la loi de PARIS s’applique. On voit qu’il
apparaît un seuil dont la signification diffère selon l’état du métal :
• si le métal est vierge de toute microfissure, c’est un seuil de nonfissuration,
• si le métal contient des microfissures, c’est un seuil de non-propagation
pour la dimension maximale des microfissures existantes.
L’augmentation de la vitesse de propagation est due à l’accroissement
de ΔK engendré par le développement de la fissure (a croît). Quant à la
rupture finale elle se produit lorsque K 1 devient égal au facteur critique d’intensité de contrainte K 1C .
La connaissance de ces différentes données permet d’envisager deux
niveaux de sollicitation en fatigue :
– celui qui conduira à des sollicitations inférieures au seuil de non fissuration ou de non propagation et assurera donc une totale sécurité;
Amplitude du facteur d’intensité
de contrainte (échelle log)
Vitesse de propagation
de la fissure (échelle log)
seuil de non
fissuration
rupture
finale
propagation
domaine de validité
de la loi de Paris
Initiation
Figure 3.5 – Schéma des données de la loi de PARIS.
