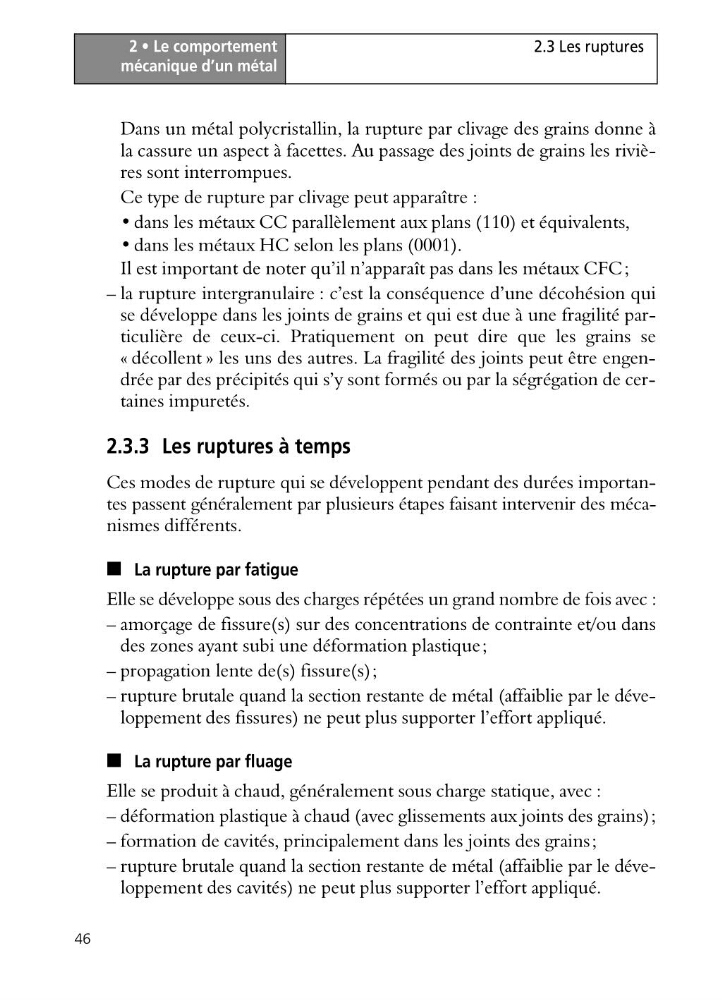

2 • Le comportement
mécanique d’un métal
46
2.3 Les ruptures
Dans un métal polycristallin, la rupture par clivage des grains donne à
la cassure un aspect à facettes. Au passage des joints de grains les rivières sont interrompues.
Ce type de rupture par clivage peut apparaître :
• dans les métaux CC parallèlement aux plans (110) et équivalents,
• dans les métaux HC selon les plans (0001).
Il est important de noter qu’il n’apparaît pas dans les métaux CFC;
– la rupture intergranulaire : c’est la conséquence d’une décohésion qui
se développe dans les joints de grains et qui est due à une fragilité particulière de ceux-ci. Pratiquement on peut dire que les grains se
« décollent » les uns des autres. La fragilité des joints peut être engendrée par des précipités qui s’y sont formés ou par la ségrégation de certaines impuretés.
2.3.3 Les ruptures à temps
Ces modes de rupture qui se développent pendant des durées importantes passent généralement par plusieurs étapes faisant intervenir des mécanismes différents.
■ La rupture par fatigue
Elle se développe sous des charges répétées un grand nombre de fois avec :
– amorçage de fissure(s) sur des concentrations de contrainte et/ou dans
des zones ayant subi une déformation plastique;
– propagation lente de(s) fissure(s);
– rupture brutale quand la section restante de métal (affaiblie par le développement des fissures) ne peut plus supporter l’effort appliqué.
■ La rupture par fluage
Elle se produit à chaud, généralement sous charge statique, avec :
– déformation plastique à chaud (avec glissements aux joints des grains);
– formation de cavités, principalement dans les joints des grains;
– rupture brutale quand la section restante de métal (affaiblie par le développement des cavités) ne peut plus supporter l’effort appliqué.
mécanique d’un métal
46
2.3 Les ruptures
Dans un métal polycristallin, la rupture par clivage des grains donne à
la cassure un aspect à facettes. Au passage des joints de grains les rivières sont interrompues.
Ce type de rupture par clivage peut apparaître :
• dans les métaux CC parallèlement aux plans (110) et équivalents,
• dans les métaux HC selon les plans (0001).
Il est important de noter qu’il n’apparaît pas dans les métaux CFC;
– la rupture intergranulaire : c’est la conséquence d’une décohésion qui
se développe dans les joints de grains et qui est due à une fragilité particulière de ceux-ci. Pratiquement on peut dire que les grains se
« décollent » les uns des autres. La fragilité des joints peut être engendrée par des précipités qui s’y sont formés ou par la ségrégation de certaines impuretés.
2.3.3 Les ruptures à temps
Ces modes de rupture qui se développent pendant des durées importantes passent généralement par plusieurs étapes faisant intervenir des mécanismes différents.
■ La rupture par fatigue
Elle se développe sous des charges répétées un grand nombre de fois avec :
– amorçage de fissure(s) sur des concentrations de contrainte et/ou dans
des zones ayant subi une déformation plastique;
– propagation lente de(s) fissure(s);
– rupture brutale quand la section restante de métal (affaiblie par le développement des fissures) ne peut plus supporter l’effort appliqué.
■ La rupture par fluage
Elle se produit à chaud, généralement sous charge statique, avec :
– déformation plastique à chaud (avec glissements aux joints des grains);
– formation de cavités, principalement dans les joints des grains;
– rupture brutale quand la section restante de métal (affaiblie par le développement des cavités) ne peut plus supporter l’effort appliqué.
