12 • Le fer et ses alliages
303
12.6 Les changements d’états
des alliages de fer
© Dunod – La photocopie non autorisée est un délit.
– au-dessous de Ac 1 , la coalescence des carbures;
– au-dessus de Ac 1 , la transformation de la ferrite en austénite et la mise
en solution totale ou partielle des carbures (donc « l’austénitisation »).
On décrit ces évolutions à l’aide de diagrammes de transformation au
chauffage (en voir un exemple figure 12.11). Un tel diagramme montre que le domaine de transformation se décale vers des températures
plus élevées mais surtout qu’il est nécessaire de réaliser l’homogénéisation de l’austénite par un chauffage et un maintien adaptés. Il montre
aussi que le déroulement de la transformation α → γ peut permettre
d’obtenir un affinement sensible de la taille des grains d’austénite.
ᮀ À partir d’un état métastable
L’état métastable est ici celui résultant de la transformation martensitique.
Un chauffage (le revenu) provoque un retour vers l’état d’équilibre; on
Logarithme du temps
Température
Limite
de l’austénite
homogène
Intervalle de
transformation
à l'équilibre
700 ˚C
Ac 1
Ac 3
Ac 1 d
Ac 3 d
ferrite + perlite
austénite
hétérogène
austénite homogène
grains indice 4
grains indice 9
Intervalle de
transformation

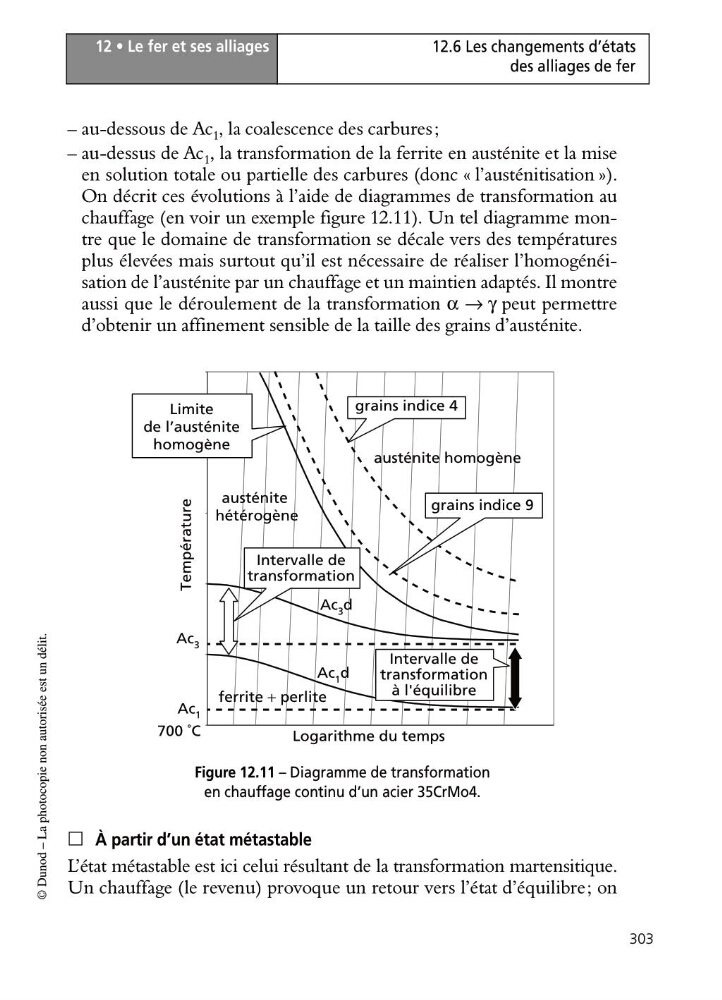

Figure 12.11 – Diagramme de transformation
en chauffage continu d’un acier 35CrMo4.
