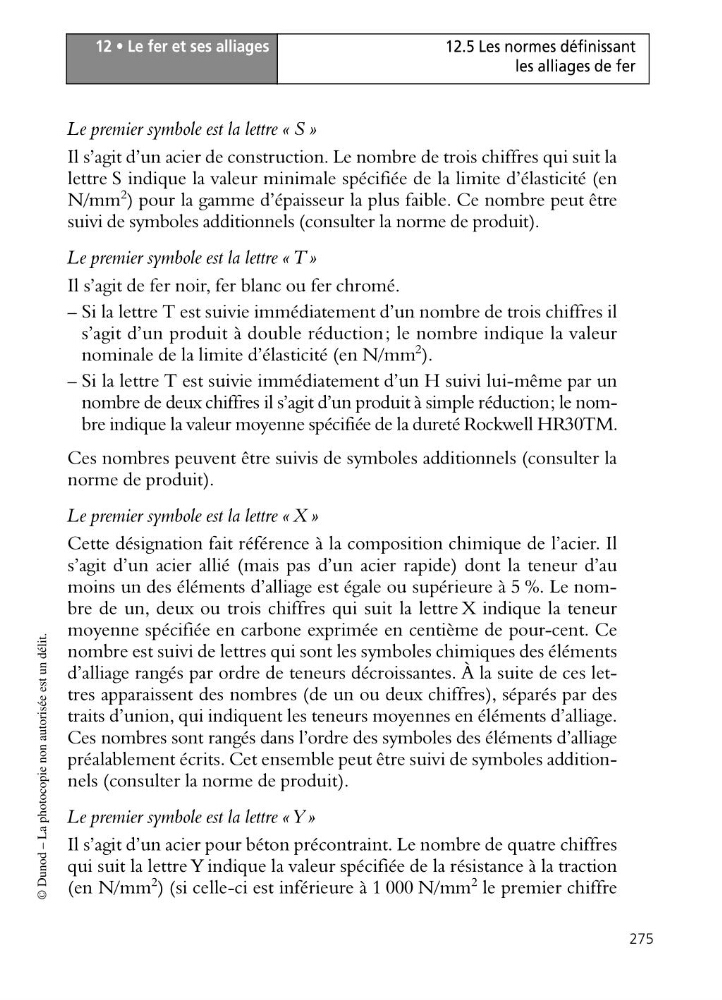

12 • Le fer et ses alliages
275
12.5 Les normes définissant
les alliages de fer
© Dunod – La photocopie non autorisée est un délit.
Le premier symbole est la lettre « S »
Il s’agit d’un acier de construction. Le nombre de trois chiffres qui suit la
lettre S indique la valeur minimale spécifiée de la limite d’élasticité (en
N/mm
2
) pour la gamme d’épaisseur la plus faible. Ce nombre peut être
suivi de symboles additionnels (consulter la norme de produit).
Le premier symbole est la lettre « T »
Il s’agit de fer noir, fer blanc ou fer chromé.
– Si la lettre T est suivie immédiatement d’un nombre de trois chiffres il
s’agit d’un produit à double réduction; le nombre indique la valeur
nominale de la limite d’élasticité (en N/mm
2 ).
– Si la lettre T est suivie immédiatement d’un H suivi lui-même par un
nombre de deux chiffres il s’agit d’un produit à simple réduction; le nombre indique la valeur moyenne spécifiée de la dureté Rockwell HR30TM.
Ces nombres peuvent être suivis de symboles additionnels (consulter la
norme de produit).
Le premier symbole est la lettre « X »
Cette désignation fait référence à la composition chimique de l’acier. Il
s’agit d’un acier allié (mais pas d’un acier rapide) dont la teneur d’au
moins un des éléments d’alliage est égale ou supérieure à 5 %. Le nombre de un, deux ou trois chiffres qui suit la lettre X indique la teneur
moyenne spécifiée en carbone exprimée en centième de pour-cent. Ce
nombre est suivi de lettres qui sont les symboles chimiques des éléments
d’alliage rangés par ordre de teneurs décroissantes. À la suite de ces lettres apparaissent des nombres (de un ou deux chiffres), séparés par des
traits d’union, qui indiquent les teneurs moyennes en éléments d’alliage.
Ces nombres sont rangés dans l’ordre des symboles des éléments d’alliage
préalablement écrits. Cet ensemble peut être suivi de symboles additionnels (consulter la norme de produit).
Le premier symbole est la lettre « Y »
Il s’agit d’un acier pour béton précontraint. Le nombre de quatre chiffres
qui suit la lettre Y indique la valeur spécifiée de la résistance à la traction
(en N/mm
2 ) (si celle-ci est inférieure à 1 000 N/mm
2 le premier chiffre
