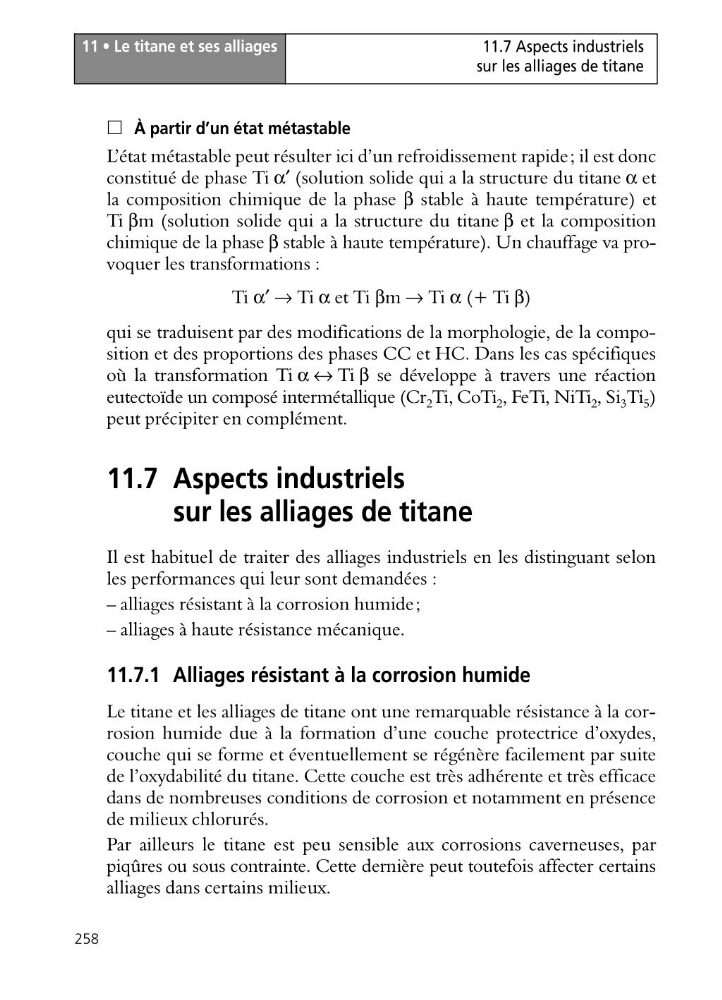

11 • Le titane et ses alliages
258
11.7 Aspects industriels
sur les alliages de titane
ᮀ À partir d’un état métastable
L’état métastable peut résulter ici d’un refroidissement rapide; il est donc
constitué de phase Ti α′ (solution solide qui a la structure du titane α et
la composition chimique de la phase β stable à haute température) et
Ti βm (solution solide qui a la structure du titane β et la composition
chimique de la phase β stable à haute température). Un chauffage va provoquer les transformations :
Ti α′ → Ti α et Ti βm → Ti α (+ Ti β)
qui se traduisent par des modifications de la morphologie, de la composition et des proportions des phases CC et HC. Dans les cas spécifiques
où la transformation Ti α ↔ Ti β se développe à travers une réaction
eutectoïde un composé intermétallique (Cr 2 Ti, CoTi 2 , FeTi, NiTi 2 , Si 3 Ti 5 )
peut précipiter en complément.
11.7 Aspects industriels
sur les alliages de titane
Il est habituel de traiter des alliages industriels en les distinguant selon
les performances qui leur sont demandées :
– alliages résistant à la corrosion humide;
– alliages à haute résistance mécanique.
11.7.1 Alliages résistant à la corrosion humide
Le titane et les alliages de titane ont une remarquable résistance à la corrosion humide due à la formation d’une couche protectrice d’oxydes,
couche qui se forme et éventuellement se régénère facilement par suite
de l’oxydabilité du titane. Cette couche est très adhérente et très efficace
dans de nombreuses conditions de corrosion et notamment en présence
de milieux chlorurés.
Par ailleurs le titane est peu sensible aux corrosions caverneuses, par
piqûres ou sous contrainte. Cette dernière peut toutefois affecter certains
alliages dans certains milieux.
258
11.7 Aspects industriels
sur les alliages de titane
ᮀ À partir d’un état métastable
L’état métastable peut résulter ici d’un refroidissement rapide; il est donc
constitué de phase Ti α′ (solution solide qui a la structure du titane α et
la composition chimique de la phase β stable à haute température) et
Ti βm (solution solide qui a la structure du titane β et la composition
chimique de la phase β stable à haute température). Un chauffage va provoquer les transformations :
Ti α′ → Ti α et Ti βm → Ti α (+ Ti β)
qui se traduisent par des modifications de la morphologie, de la composition et des proportions des phases CC et HC. Dans les cas spécifiques
où la transformation Ti α ↔ Ti β se développe à travers une réaction
eutectoïde un composé intermétallique (Cr 2 Ti, CoTi 2 , FeTi, NiTi 2 , Si 3 Ti 5 )
peut précipiter en complément.
11.7 Aspects industriels
sur les alliages de titane
Il est habituel de traiter des alliages industriels en les distinguant selon
les performances qui leur sont demandées :
– alliages résistant à la corrosion humide;
– alliages à haute résistance mécanique.
11.7.1 Alliages résistant à la corrosion humide
Le titane et les alliages de titane ont une remarquable résistance à la corrosion humide due à la formation d’une couche protectrice d’oxydes,
couche qui se forme et éventuellement se régénère facilement par suite
de l’oxydabilité du titane. Cette couche est très adhérente et très efficace
dans de nombreuses conditions de corrosion et notamment en présence
de milieux chlorurés.
Par ailleurs le titane est peu sensible aux corrosions caverneuses, par
piqûres ou sous contrainte. Cette dernière peut toutefois affecter certains
alliages dans certains milieux.
