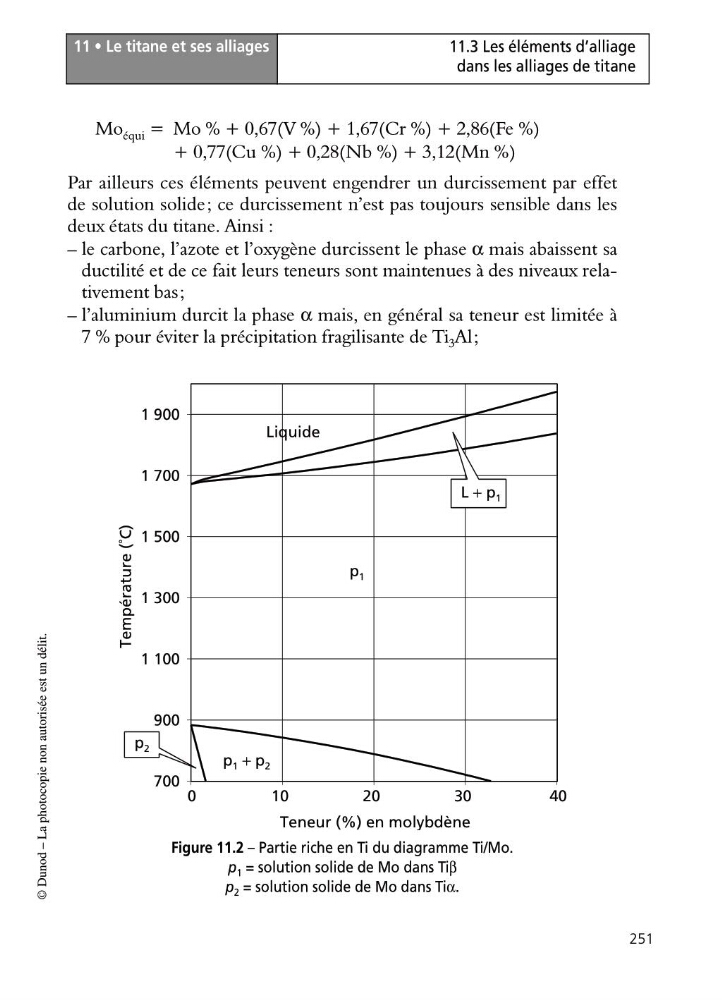

11 • Le titane et ses alliages
251
11.3 Les éléments d’alliage
dans les alliages de titane
© Dunod – La photocopie non autorisée est un délit.
Mo équi = Mo % + 0,67(V %) + 1,67(Cr %) + 2,86(Fe %)
+ 0,77(Cu %) + 0,28(Nb %) + 3,12(Mn %)
Par ailleurs ces éléments peuvent engendrer un durcissement par effet
de solution solide; ce durcissement n’est pas toujours sensible dans les
deux états du titane. Ainsi :
– le carbone, l’azote et l’oxygène durcissent le phase α mais abaissent sa
ductilité et de ce fait leurs teneurs sont maintenues à des niveaux relativement bas;
– l’aluminium durcit la phase α mais, en général sa teneur est limitée à
7 % pour éviter la précipitation fragilisante de Ti 3 Al;
Figure 11.2 – Partie riche en Ti du diagramme Ti/Mo.
p 1 = solution solide de Mo dans Tiβ
p 2 = solution solide de Mo dans Tiα.
700
900
1 100
1 300
1 500
1 700
1 900
0
1 0
2 0
3 0
4 0
Teneur (%) en molybdène
Température (˚C)
Liquide
p 1
p 2
p 1 + p 2
L + p 1
