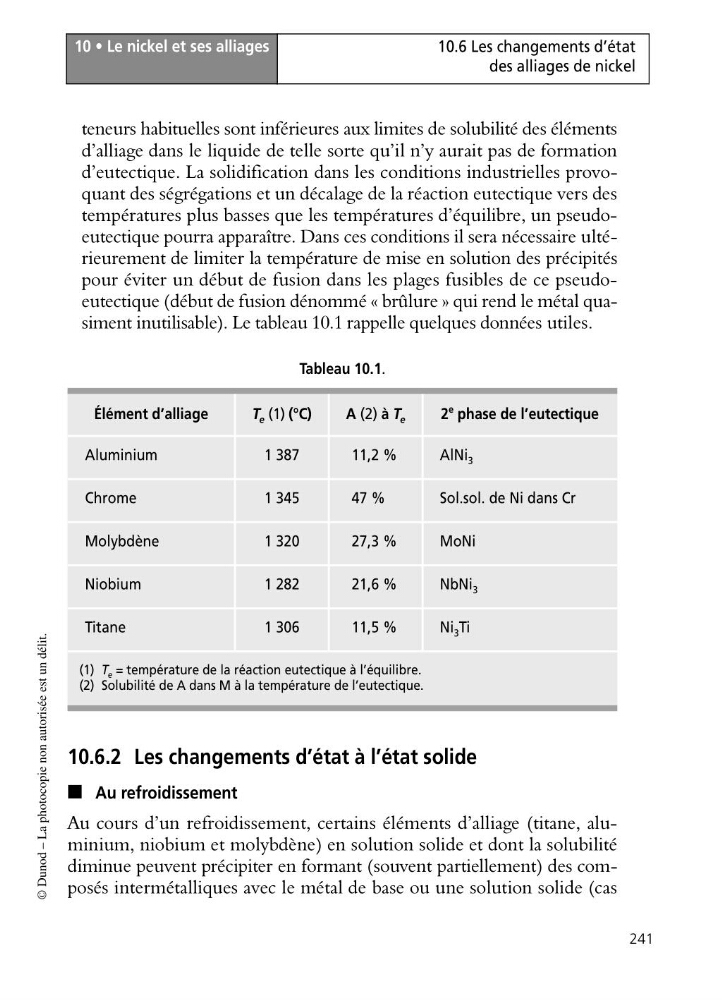

10 • Le nickel et ses alliages
241
10.6 Les changements d’état
des alliages de nickel
© Dunod – La photocopie non autorisée est un délit.
teneurs habituelles sont inférieures aux limites de solubilité des éléments
d’alliage dans le liquide de telle sorte qu’il n’y aurait pas de formation
d’eutectique. La solidification dans les conditions industrielles provoquant des ségrégations et un décalage de la réaction eutectique vers des
températures plus basses que les températures d’équilibre, un pseudoeutectique pourra apparaître. Dans ces conditions il sera nécessaire ultérieurement de limiter la température de mise en solution des précipités
pour éviter un début de fusion dans les plages fusibles de ce pseudoeutectique (début de fusion dénommé « brûlure » qui rend le métal quasiment inutilisable). Le tableau 10.1 rappelle quelques données utiles.
Tableau 10.1.
10.6.2 Les changements d’état à l’état solide
■ Au refroidissement
Au cours d’un refroidissement, certains éléments d’alliage (titane, aluminium, niobium et molybdène) en solution solide et dont la solubilité
diminue peuvent précipiter en formant (souvent partiellement) des composés intermétalliques avec le métal de base ou une solution solide (cas
Élément d’alliage
T e (1) (°C)
A (2) à T e
2
e phase de l’eutectique
Aluminium
1 387
11,2 %
AlNi 3
Chrome
1 345
47 %
Sol.sol. de Ni dans Cr
Molybdène
1 320
27,3 %
MoNi
Niobium
1 282
21,6 %
NbNi 3
Titane
1 306
11,5 %
Ni 3 Ti
(1) T e = température de la réaction eutectique à l’équilibre.
(2) Solubilité de A dans M à la température de l’eutectique.
241
10.6 Les changements d’état
des alliages de nickel
© Dunod – La photocopie non autorisée est un délit.
teneurs habituelles sont inférieures aux limites de solubilité des éléments
d’alliage dans le liquide de telle sorte qu’il n’y aurait pas de formation
d’eutectique. La solidification dans les conditions industrielles provoquant des ségrégations et un décalage de la réaction eutectique vers des
températures plus basses que les températures d’équilibre, un pseudoeutectique pourra apparaître. Dans ces conditions il sera nécessaire ultérieurement de limiter la température de mise en solution des précipités
pour éviter un début de fusion dans les plages fusibles de ce pseudoeutectique (début de fusion dénommé « brûlure » qui rend le métal quasiment inutilisable). Le tableau 10.1 rappelle quelques données utiles.
Tableau 10.1.
10.6.2 Les changements d’état à l’état solide
■ Au refroidissement
Au cours d’un refroidissement, certains éléments d’alliage (titane, aluminium, niobium et molybdène) en solution solide et dont la solubilité
diminue peuvent précipiter en formant (souvent partiellement) des composés intermétalliques avec le métal de base ou une solution solide (cas
Élément d’alliage
T e (1) (°C)
A (2) à T e
2
e phase de l’eutectique
Aluminium
1 387
11,2 %
AlNi 3
Chrome
1 345
47 %
Sol.sol. de Ni dans Cr
Molybdène
1 320
27,3 %
MoNi
Niobium
1 282
21,6 %
NbNi 3
Titane
1 306
11,5 %
Ni 3 Ti
(1) T e = température de la réaction eutectique à l’équilibre.
(2) Solubilité de A dans M à la température de l’eutectique.
