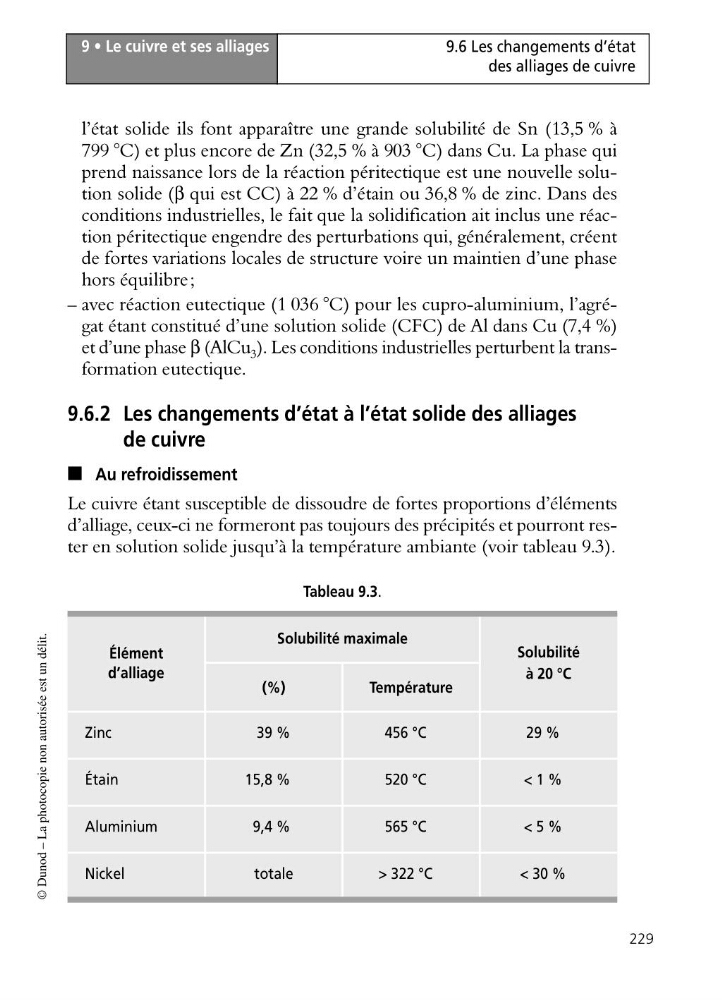

9 • Le cuivre et ses alliages
229
9.6 Les changements d’état
des alliages de cuivre
© Dunod – La photocopie non autorisée est un délit.
l’état solide ils font apparaître une grande solubilité de Sn (13,5 % à
799 °C) et plus encore de Zn (32,5 % à 903 °C) dans Cu. La phase qui
prend naissance lors de la réaction péritectique est une nouvelle solution solide (β qui est CC) à 22 % d’étain ou 36,8 % de zinc. Dans des
conditions industrielles, le fait que la solidification ait inclus une réaction péritectique engendre des perturbations qui, généralement, créent
de fortes variations locales de structure voire un maintien d’une phase
hors équilibre;
– avec réaction eutectique (1 036 °C) pour les cupro-aluminium, l’agrégat étant constitué d’une solution solide (CFC) de Al dans Cu (7,4 %)
et d’une phase β (AlCu 3 ). Les conditions industrielles perturbent la transformation eutectique.
9.6.2 Les changements d’état à l’état solide des alliages
de cuivre
■ Au refroidissement
Le cuivre étant susceptible de dissoudre de fortes proportions d’éléments
d’alliage, ceux-ci ne formeront pas toujours des précipités et pourront rester en solution solide jusqu’à la température ambiante (voir tableau 9.3).
Tableau 9.3.
Élément
d’alliage
Solubilité maximale
Solubilité
à 20 °C
(%)
Température
Zinc
39 %
456 °C
29 %
Étain
15,8 %
520 °C
< 1 %
Aluminium
9,4 %
565 °C
< 5 %
Nickel
totale
> 322 °C
< 30 %
