1 • Des atomes
aux métaux polycristallins
17
1.6 Les défauts des cristaux
© Dunod – La photocopie non autorisée est un délit.
Il manque un atome à l’emplacement d’un nœud du réseau
Lors de la formation du cristal un atome n’a pas occupé un des sites du
réseau qui reste alors vacant; ceci crée une « lacune ». La présence d’une
telle lacune provoque des distorsions du réseau dans son voisinage; les
atomes proches se déplacent vers le vide ainsi créé pour rétablir un
équilibre des forces de liaison.
Ces lacunes sont assez fréquentes dans les métaux industriels. On donne
souvent l’ordre de grandeur suivant : une lacune pour 10
4 à 10
8 atomes (ce
qui représente de l’ordre de 10
14 à 10
19 lacunes par cm
3 de Al, Fe ou Ti !).
Le nombre de ces lacunes diminue quand la température s’élève.
Un atome du métal occupe un emplacement hors des nœuds du réseau
On dit alors qu’il constitue un « auto-interstitiel » et sa présence provoque
localement des déplacements des atomes voisins (ils s’éloignent) pour
rétablir un équilibre des liaisons. Un auto-intersticiel peut se recombiner
avec une lacune; les deux défauts cristallins disparaissent alors.

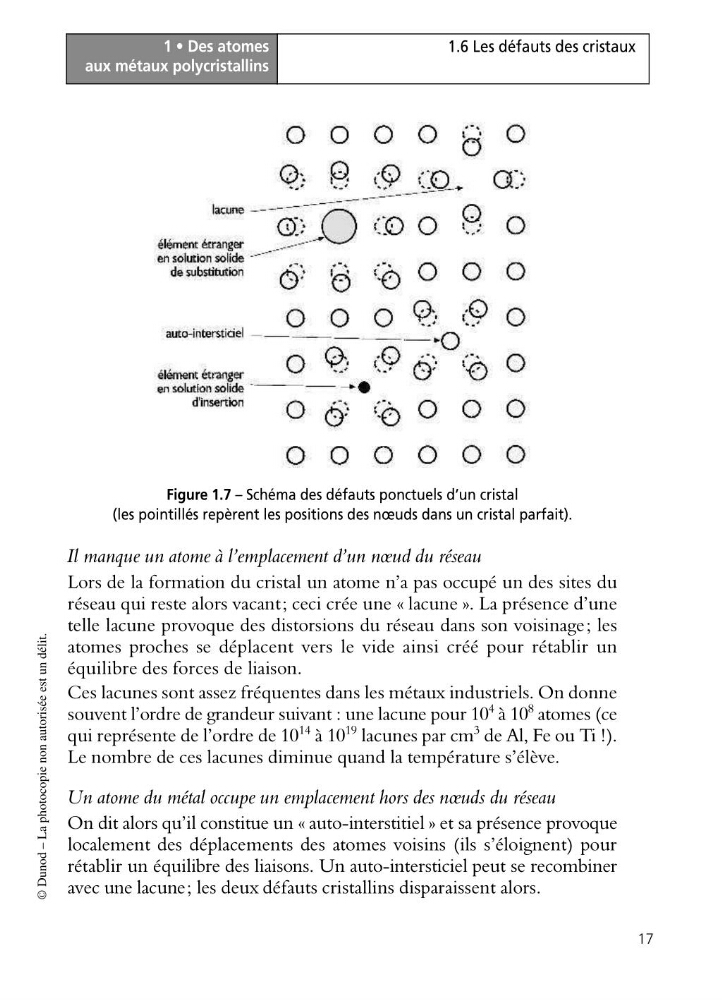

Figure 1.7 – Schéma des défauts ponctuels d’un cristal
(les pointillés repèrent les positions des nœuds dans un cristal parfait).
