9 • Le cuivre et ses alliages
222
9.2 Le durcissement des alliages de cuivre
– par écrouissage (possible compte tenu de la grande plasticité initiale du
cuivre due à sa structure CFC); ce procédé est surtout utilisé dans la
fabrication des fils et des barres. Les résultats suivants peuvent alors
être obtenus :
• résistance à la traction; 230 à 830 N/mm
2 ,
• allongement à rupture; 25 à 1 %;
– par précipitation, la deuxième phase étant une solution solide ou un
composé intermétallique formé à partir de l’élément d’alliage. La figure 9.1
en donne un exemple avec un alliage Cu-Zn (Zn > 30 %) dans lequel
peut précipiter Cu 5 Zn 8 (Phase γ). En conditions d’équilibre, dans les

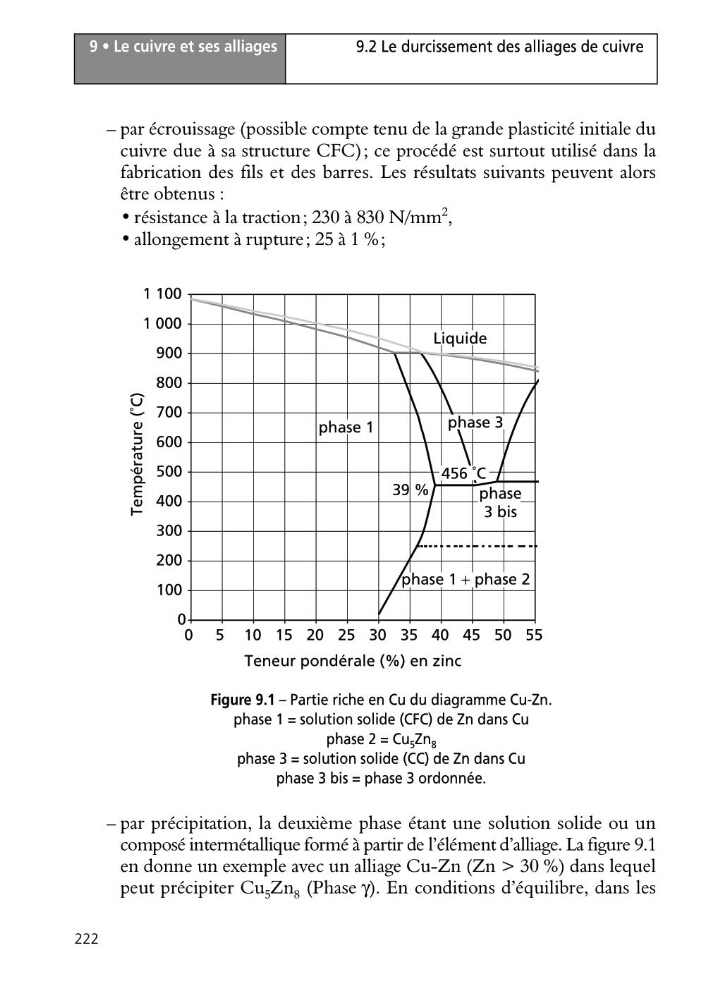

Figure 9.1 – Partie riche en Cu du diagramme Cu-Zn.
phase 1 = solution solide (CFC) de Zn dans Cu
phase 2 = Cu 5 Zn 8
phase 3 = solution solide (CC) de Zn dans Cu
phase 3 bis = phase 3 ordonnée.
0
100
200
300
400
500
600
700
800
900
1 000
1 100
0 5 10 15 20 25 30 35 40 45 50 55
Teneur pondérale (%) en zinc
Température (˚C)
39 %
phase 1 + phase 2
456 ˚C
phase 3
phase
3 bis
phase 1
Liquide
