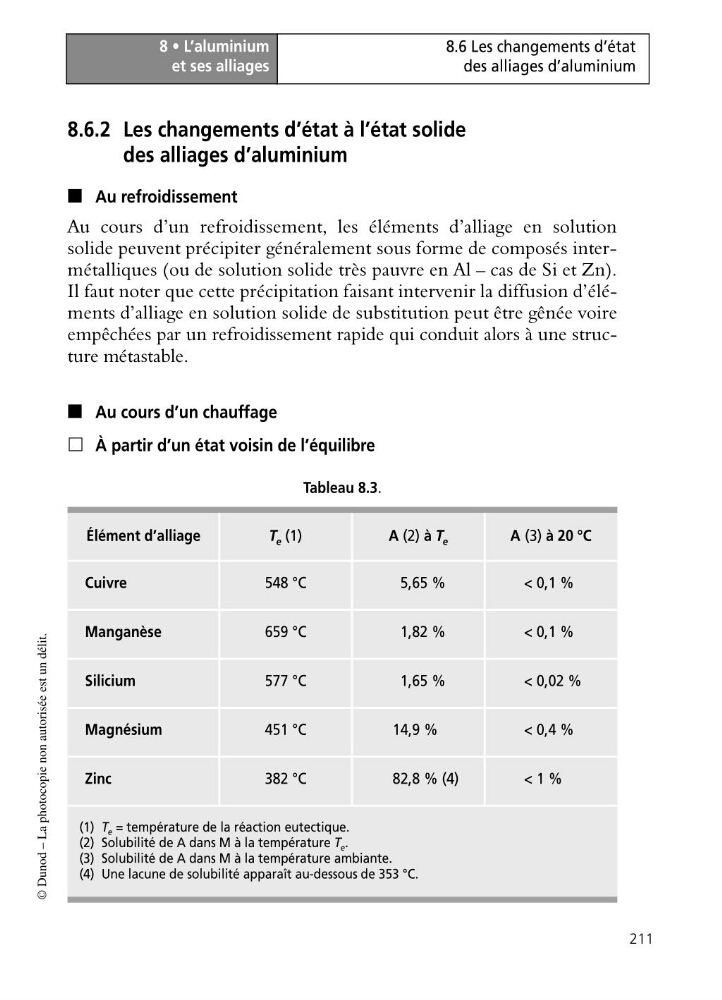

8 • L’aluminium
et ses alliages
211
8.6 Les changements d’état
des alliages d’aluminium
© Dunod – La photocopie non autorisée est un délit.
8.6.2 Les changements d’état à l’état solide
des alliages d’aluminium
■ Au refroidissement
Au cours d’un refroidissement, les éléments d’alliage en solution
solide peuvent précipiter généralement sous forme de composés intermétalliques (ou de solution solide très pauvre en Al – cas de Si et Zn).
Il faut noter que cette précipitation faisant intervenir la diffusion d’éléments d’alliage en solution solide de substitution peut être gênée voire
empêchées par un refroidissement rapide qui conduit alors à une structure métastable.
■ Au cours d’un chauffage
ᮀ À partir d’un état voisin de l’équilibre
Tableau 8.3.
Élément d’alliage
T e (1)
A (2) à T e
A (3) à 20 °C
Cuivre
548 °C
5,65 %
< 0,1 %
Manganèse
659 °C
1,82 %
< 0,1 %
Silicium
577 °C
1,65 %
< 0,02 %
Magnésium
451 °C
14,9 %
< 0,4 %
Zinc
382 °C
82,8 % (4)
< 1 %
(1) T e = température de la réaction eutectique.
(2) Solubilité de A dans M à la température T e .
(3) Solubilité de A dans M à la température ambiante.
(4) Une lacune de solubilité apparaît au-dessous de 353 °C.
