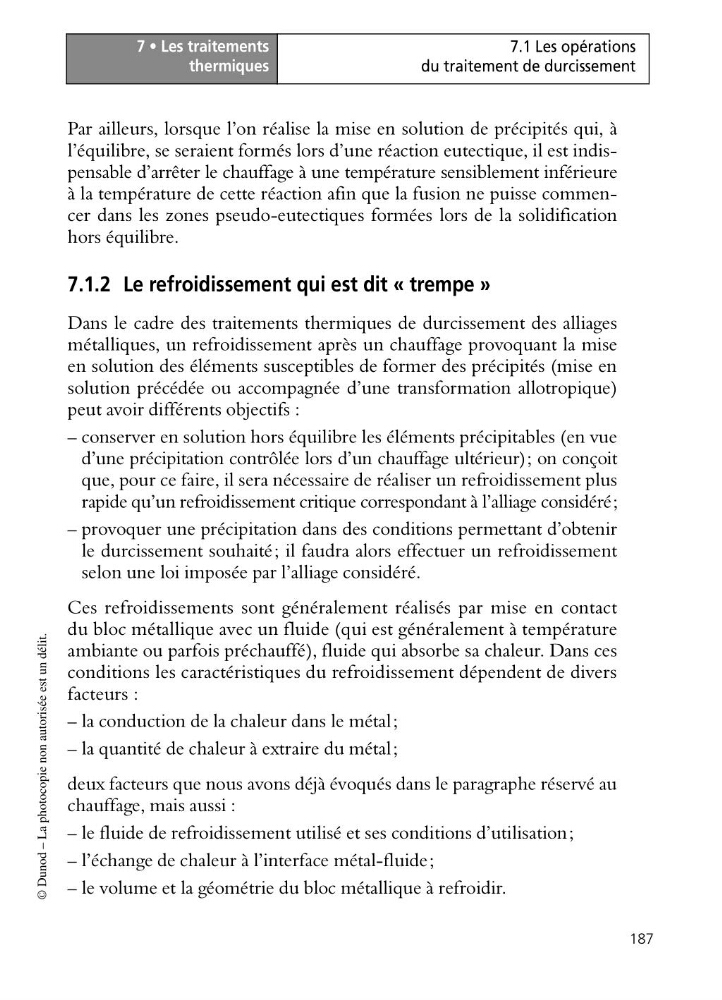

7 • Les traitements
thermiques
187
7.1 Les opérations
du traitement de durcissement
© Dunod – La photocopie non autorisée est un délit.
Par ailleurs, lorsque l’on réalise la mise en solution de précipités qui, à
l’équilibre, se seraient formés lors d’une réaction eutectique, il est indispensable d’arrêter le chauffage à une température sensiblement inférieure
à la température de cette réaction afin que la fusion ne puisse commencer dans les zones pseudo-eutectiques formées lors de la solidification
hors équilibre.
7.1.2 Le refroidissement qui est dit « trempe »
Dans le cadre des traitements thermiques de durcissement des alliages
métalliques, un refroidissement après un chauffage provoquant la mise
en solution des éléments susceptibles de former des précipités (mise en
solution précédée ou accompagnée d’une transformation allotropique)
peut avoir différents objectifs :
– conserver en solution hors équilibre les éléments précipitables (en vue
d’une précipitation contrôlée lors d’un chauffage ultérieur); on conçoit
que, pour ce faire, il sera nécessaire de réaliser un refroidissement plus
rapide qu’un refroidissement critique correspondant à l’alliage considéré;
– provoquer une précipitation dans des conditions permettant d’obtenir
le durcissement souhaité; il faudra alors effectuer un refroidissement
selon une loi imposée par l’alliage considéré.
Ces refroidissements sont généralement réalisés par mise en contact
du bloc métallique avec un fluide (qui est généralement à température
ambiante ou parfois préchauffé), fluide qui absorbe sa chaleur. Dans ces
conditions les caractéristiques du refroidissement dépendent de divers
facteurs :
– la conduction de la chaleur dans le métal;
– la quantité de chaleur à extraire du métal;
deux facteurs que nous avons déjà évoqués dans le paragraphe réservé au
chauffage, mais aussi :
– le fluide de refroidissement utilisé et ses conditions d’utilisation;
– l’échange de chaleur à l’interface métal-fluide;
– le volume et la géométrie du bloc métallique à refroidir.
thermiques
187
7.1 Les opérations
du traitement de durcissement
© Dunod – La photocopie non autorisée est un délit.
Par ailleurs, lorsque l’on réalise la mise en solution de précipités qui, à
l’équilibre, se seraient formés lors d’une réaction eutectique, il est indispensable d’arrêter le chauffage à une température sensiblement inférieure
à la température de cette réaction afin que la fusion ne puisse commencer dans les zones pseudo-eutectiques formées lors de la solidification
hors équilibre.
7.1.2 Le refroidissement qui est dit « trempe »
Dans le cadre des traitements thermiques de durcissement des alliages
métalliques, un refroidissement après un chauffage provoquant la mise
en solution des éléments susceptibles de former des précipités (mise en
solution précédée ou accompagnée d’une transformation allotropique)
peut avoir différents objectifs :
– conserver en solution hors équilibre les éléments précipitables (en vue
d’une précipitation contrôlée lors d’un chauffage ultérieur); on conçoit
que, pour ce faire, il sera nécessaire de réaliser un refroidissement plus
rapide qu’un refroidissement critique correspondant à l’alliage considéré;
– provoquer une précipitation dans des conditions permettant d’obtenir
le durcissement souhaité; il faudra alors effectuer un refroidissement
selon une loi imposée par l’alliage considéré.
Ces refroidissements sont généralement réalisés par mise en contact
du bloc métallique avec un fluide (qui est généralement à température
ambiante ou parfois préchauffé), fluide qui absorbe sa chaleur. Dans ces
conditions les caractéristiques du refroidissement dépendent de divers
facteurs :
– la conduction de la chaleur dans le métal;
– la quantité de chaleur à extraire du métal;
deux facteurs que nous avons déjà évoqués dans le paragraphe réservé au
chauffage, mais aussi :
– le fluide de refroidissement utilisé et ses conditions d’utilisation;
– l’échange de chaleur à l’interface métal-fluide;
– le volume et la géométrie du bloc métallique à refroidir.
