6 • Changements d’états
des alliages métalliques
169
6.2 Les transformations à l’état solide
en conditions industrielles
© Dunod – La photocopie non autorisée est un délit.
la solidification car la diffusion n’est plus totale dans la phase p 1 qui se
transforme (figure 6.5). Le début de transformation par germination de
la nouvelle phase p 2 (M′) ne se produit plus à T d ; il n’est manifeste qu’à
une température inférieure T′ d car les germes n’atteignent leur taille critique qu’après un certain temps c’est-à-dire après un certain refroidissement au-dessous de T d . L’homogénéisation de la nouvelle phase ne se
fait pas totalement (et d’autant moins que le refroidissement est plus
rapide). Cette nouvelle phase a donc une composition variable du cœur
(C cœur de la figure 6.5) à la surface (C surf de la figure 6.5) des grains. De
même la transformation s’achève à une température plus basse (T′ f de la
figure 6.5) car la nouvelle phase n’est pas totalement homogénéisée par
la diffusion et sa composition moyenne (C′ m de la figure 6.5) est, à une
Figure 6.5 – Transformation hors équilibre à l’état solide.
p 1 = phase stable à haute température
p 2 = phase stable à la température ambiante.
Teneur en élément A
Température
C m C s
C′ l
C m ′
T d
T d ′
T f
T f ′
C c
p 2
p 2 + p 1
C cœur
C surf
p 1
Cp 1
des alliages métalliques
169
6.2 Les transformations à l’état solide
en conditions industrielles
© Dunod – La photocopie non autorisée est un délit.
la solidification car la diffusion n’est plus totale dans la phase p 1 qui se
transforme (figure 6.5). Le début de transformation par germination de
la nouvelle phase p 2 (M′) ne se produit plus à T d ; il n’est manifeste qu’à
une température inférieure T′ d car les germes n’atteignent leur taille critique qu’après un certain temps c’est-à-dire après un certain refroidissement au-dessous de T d . L’homogénéisation de la nouvelle phase ne se
fait pas totalement (et d’autant moins que le refroidissement est plus
rapide). Cette nouvelle phase a donc une composition variable du cœur
(C cœur de la figure 6.5) à la surface (C surf de la figure 6.5) des grains. De
même la transformation s’achève à une température plus basse (T′ f de la
figure 6.5) car la nouvelle phase n’est pas totalement homogénéisée par
la diffusion et sa composition moyenne (C′ m de la figure 6.5) est, à une

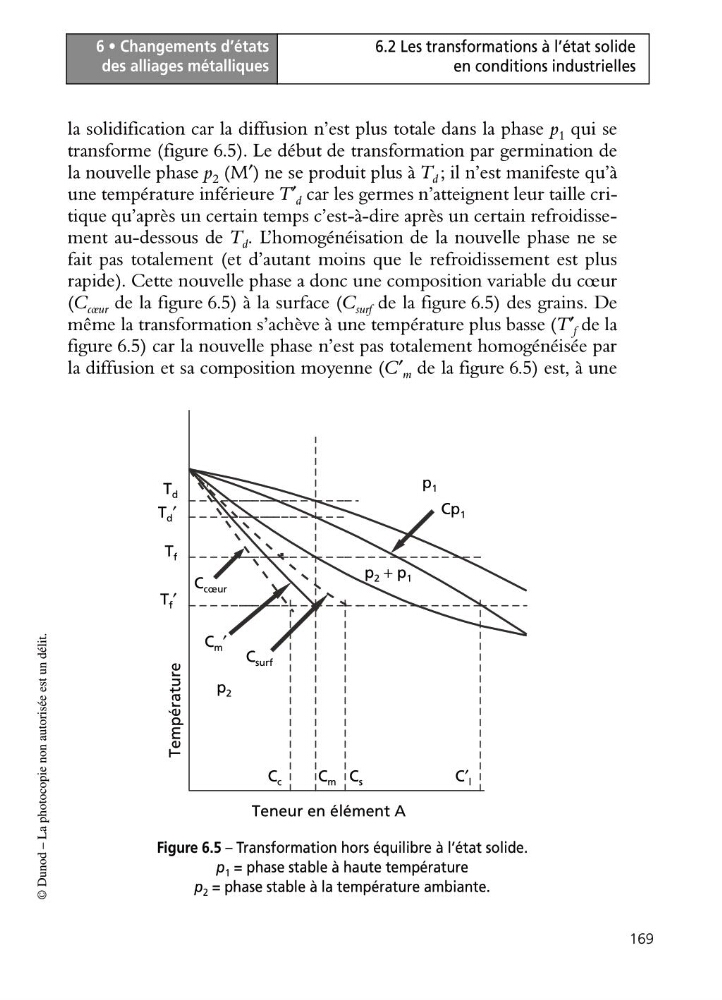

Figure 6.5 – Transformation hors équilibre à l’état solide.
p 1 = phase stable à haute température
p 2 = phase stable à la température ambiante.
Teneur en élément A
Température
C m C s
C′ l
C m ′
T d
T d ′
T f
T f ′
C c
p 2
p 2 + p 1
C cœur
C surf
p 1
Cp 1
