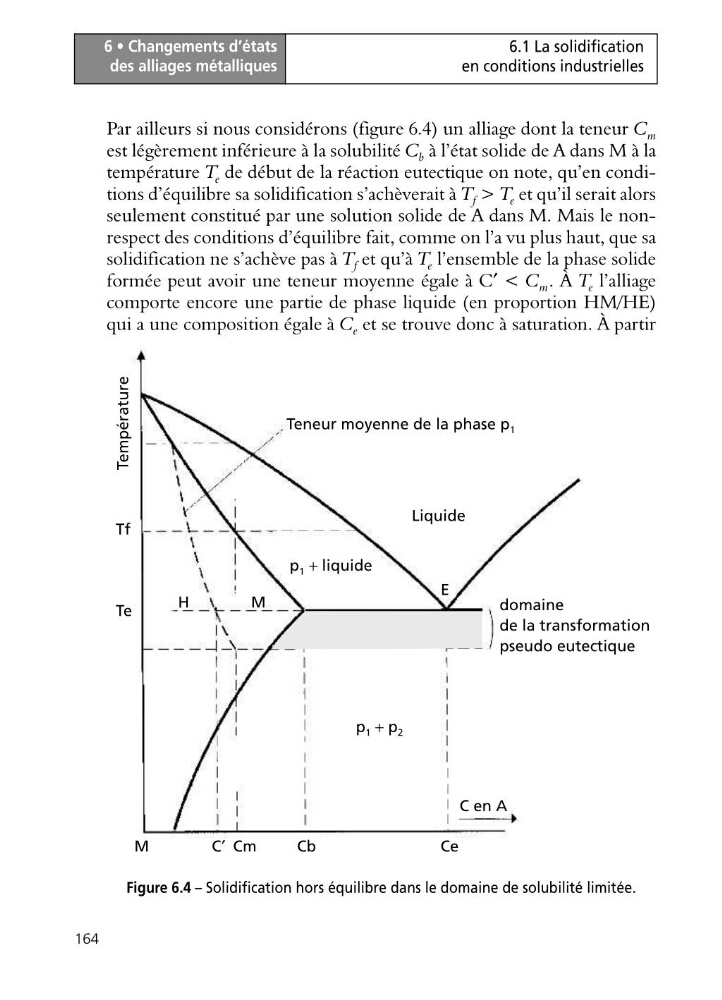

6 • Changements d’états
des alliages métalliques
164
6.1 La solidification
en conditions industrielles
Par ailleurs si nous considérons (figure 6.4) un alliage dont la teneur C m
est légèrement inférieure à la solubilité C b à l’état solide de A dans M à la
température T e de début de la réaction eutectique on note, qu’en conditions d’équilibre sa solidification s’achèverait à T f > T e et qu’il serait alors
seulement constitué par une solution solide de A dans M. Mais le nonrespect des conditions d’équilibre fait, comme on l’a vu plus haut, que sa
solidification ne s’achève pas à T f et qu’à T e l’ensemble de la phase solide
formée peut avoir une teneur moyenne égale à C′ < C m . À T e l’alliage
comporte encore une partie de phase liquide (en proportion HM/HE)
qui a une composition égale à C e et se trouve donc à saturation. À partir
Figure 6.4 – Solidification hors équilibre dans le domaine de solubilité limitée.
Température
Teneur moyenne de la phase p 1
Liquide
p 1 + liquide
p 1 + p 2
Tf
Te
H
M
E
domaine
de la transformation
pseudo eutectique
M
C ′ Cm
Cb
Ce
C en A
